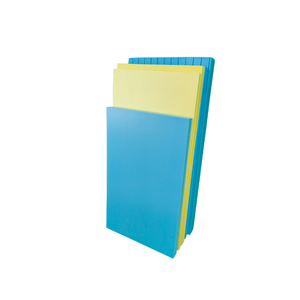

Усны хамгаалалттай шалны ус халаах тусгаарлагч хөөсөнцөр хавтан Xps хөөс 6мм XPS хөөсөн хавтан 5мм полистирол хөөсөн хавтан

Дулаан шалны шахмал XPS хавтан нь дулаан шалны системийн барилгын ажилд өргөн хэрэглэгддэг дулаан тусгаарлах шинэлэг шийдэл юм. Суурийн дулаан тусгаарлагч давхарга болж, тусгай шахмал техникээр дээд зэргийн полистирол давирхайгаар урласан. Энэ үйл явцын үр дүнд тууштай, үл үзэгдэх битүү эсийн зөгийн сархинаг бүтэцтэй болж, материалыг дээд зэргийн дулаан, дулаан тусгаарлагч, чийгийн эсэргүүцэл, даацын чадвар зэрэг гайхалтай шинж чанаруудаар хангадаг.

Физик ба механик шинж чанарууд
Зүйл		Нэгж	Гүйцэтгэл
			Гөлгөр гадаргуу
			X150	X200	X250	X300	X400	X450	X500
Шахалтын бат бэх		Кпа	≥150	≥200	≥250	≥300	≥400	≥450	≥500
Хэмжээ	Урт	ММ	1200/2000/2400/2440
	Өргөн	ММ	600/900/1200
	Зузаан	ММ	10/20/25/30/40/50/60/70/80/100
Ус шингээх хурд, ус нэвчих 96 цаг		%(Эзэлхүүний хэсэг)	≤1.0		≤1.0
GB/T 10295-2008 Дулаан дамжуулалт	Дундаж температур 25℃	В/(мК)	≤0.034			≤0.033
Нягт		кг/м³	28-38
Тайлбар	Бүтээгдэхүүний хэмжээ, нягтрал, шахалтын бат бэх, дулаан дамжилтын чанарыг дэмждэг

 1. Эрчим хүчний хэмнэлт

- Дээд зэргийн дулаалга: XPS хөөсөнцөр хавтан нь маш сайн дулаан тусгаарлах шинж чанартай бөгөөд шалны дулаан алдагдлыг бууруулдаг.

- Ашиглалтын зардал бага: Илүү сайн дулаалга гэдэг нь халаалтын систем хүссэн температурыг хадгалахын тулд бага эрчим хүч зарцуулж, эрчим хүчний төлбөрийг бууруулахад хүргэдэг.



 2. Тав тухтай байдлыг сайжруулна

- Дулаан жигд хуваарилалт: Дулаан шалны халаалт нь бүх давхарт дулааныг жигд, жигд хуваарилж, хүйтэн толбыг арилгана.

- Тав тухтай дулаан: Систем нь өрөөг үндсээр нь дулаацуулж, уламжлалт радиаторуудтай харьцуулахад илүү байгалийн, тав тухтай дулааныг өгдөг.



 3. Орон зай хэмнэх

- Радиатор шаардлагагүй: Шалны халаалттай бол хананд суурилуулсан радиатор шаардлагагүй бөгөөд тавилга, засал чимэглэлд зориулж хана, шалны зайг чөлөөлнө.

- Гоо зүйн уян хатан байдал: Энэ нь дотоод засал чимэглэлийн илүү уян хатан сонголтыг хийх боломжийг олгодог.



 4. Агаарын чанарыг сайжруулсан

- Тоосжилтын эргэлт багасна: Албадан агаарын системээс ялгаатай нь UFH нь тоос, харшил үүсгэгчийг эргэлдүүлдэггүй бөгөөд энэ нь доторх агаарын чанарыг сайжруулахад хүргэдэг.

- Эрүүл орчин: Энэ нь ялангуяа харшилтай эсвэл амьсгалын замын өвчтэй хүмүүст ашигтай байж болно.



 5. Чимээгүй ажиллагаа

- Дуу чимээ байхгүй: Шалны халаалтын систем нь уламжлалт радиаторууд болон HVAC системээс үүсдэг чимээ шуугианаас ялгаатай нь чимээгүй ажилладаг.



 6. Бат бөх, удаан эдэлгээтэй

- Удаан эдэлгээтэй материал: XPS хөөсөнцөр хавтан нь удаан эдэлгээтэй, чийгэнд тэсвэртэй тул шалны халаалтын системийг уртасгахад хувь нэмэр оруулдаг.

- Засвар үйлчилгээ бага: XPS хавтан болон UFH системийг хослуулах нь ердийн халаалтын системтэй харьцуулахад бага засвар үйлчилгээ шаарддаг.



 7. Байгаль орчны ашиг тус

- Байгальд ээлтэй: UFH системийн эрчим хүчний хэмнэлт, XPS хөөсөн хавтангийн дулаалгын шинж чанар нь нүүрстөрөгчийн ул мөрийг бууруулдаг.

- Тогтвортой амьдрал: Эрчим хүчний хэрэглээ багассан нь тогтвортой амьдралын хэв маягтай нийцдэг.



 8. Тохиромжтой байдал

- Олон талт хэрэглэгдэхүүн: XPS хөөсөн хавтангаар хийсэн шалны халаалт нь хавтанцар, чулуу, ламинат, тэр ч байтугай хивс зэрэг янз бүрийн төрлийн шаланд тохиромжтой.

- Дасан зохицох боломжтой системүүд: Эдгээр системийг шинэ барилгад суурилуулахаас гадна одоо байгаа барилгуудад нэмэлт өөрчлөлт оруулах боломжтой.



 9. Түргэн суурилуулалт

- Суурилуулахад хялбар: XPS хөөсөнцөр хавтан нь хөнгөн жинтэй, ажиллахад хялбар тул суулгах процессыг илүү хурдан бөгөөд хялбар болгодог.

- Дулааны гүүр үүсэхээс сэргийлнэ: XPS хавтангийн тусгаарлагч шинж чанар нь дулааны гүүр үүсэхээс сэргийлж, дулааныг үр ашигтайгаар хадгалах боломжийг олгодог.

Сав баглаа боодлын машинуудын хэрэглээний дөрвөн хувилбарыг энд харуулав.

1、Хүйтэн агуулахын хүйтэн хэлхээний дулаалга

2、Барилгын дээврийн дулаалга

3、Ган хийцтэй дээвэр

4、Барилгын ханын дулаалга

5、Барилгын хөрсийг чийгшүүлнэ

6、Дөрвөлжин газар

7, Газрын хяруу хяналт

8, Төвийн агааржуулалтын агааржуулалтын суваг

9, Нисэх онгоцны буудлын зурвасын дулаан тусгаарлагч давхарга

10, Өндөр хурдны төмөр замын зам гэх мэт.

 1. Бэлтгэл ажил



 Шаардлагатай материал:

- XPS хөөсөнцөр хавтан

- Шалны халаалтын хоолой эсвэл кабель (усны болон цахилгаан системд зориулагдсан)

- Олон талт (гидроник системийн хувьд)

- Дулаан тараагч хавтан (шаардлагатай бол)

- Термостат

- Цавуу эсвэл соронзон хальс

- Шавар эсвэл өөрөө тэгшлэх хольц

- Тусгаарлагч соронзон хальс

- Ирмэгийн тусгаарлагч

- Хоолойн хавчаар буюу бэхэлгээний систем

- Хэрэгсэл: хутга, хэмжих соронзон хальс, хоолой таслагч, хусуур, үдэгч буу



 2. Талбайн бэлтгэл



- Доод шалыг цэвэрлэх: Доод шалыг цэвэр, хуурай, хог хаягдал, хурц үзүүртэй зүйл байхгүй эсэхийг шалгаарай.

- Түвшин шалгах: Доод шал тэгш байгаа эсэхийг шалгана уу. Шаардлагатай бол гадаргууг тэгшлэхийн тулд өөрөө тэгшлэх хольцыг ашиглана.



 3. Ирмэгийн тусгаарлагчийг суурилуулах



- Ирмэгийн зурвас: Өрөөний периметрийн эргэн тойронд ирмэгийн тусгаарлагч туузыг суурилуулна. Энэ нь ханаар дамжин дулаан алдагдахаас сэргийлж, хавтанг өргөтгөх боломжийг олгодог.



 4. XPS хөөсөнцөр хавтангуудыг тавина



- Хэмжээгээр нь хайчилж ав: Өрөөний хэмжээст тааруулж XPS хөөсөн хавтанг хутга ашиглан хайчилж ав.

- Самбарыг байрлуулах: XPS хөөсөн хавтангуудыг доод шалан дээр байрлуулж, хоорондоо нягт уялдаатай, зай завсаргүй байх ёстой. Шаардлагатай бол тэдгээрийг бэхлэхийн тулд цавуу эсвэл тууз ашиглана.



 5. Халаалтын системийг суурилуулах



 Гидроник (Усанд суурилсан) системүүдийн хувьд:

- Хоолойн төлөвлөлт: Дулааны шугам хоолойн төлөвлөлтийг төлөвлөнө. Нийтлэг хэв маяг нь могой эсвэл спираль тохиргоог агуулдаг.

- Хоолойг бэхлэх: Халаалтын хоолойг XPS хавтанд хоолойн хавчаар эсвэл бэхэлгээний систем ашиглан холбоно, жигд зайтай (ихэвчлэн 100-200 мм зайтай). Хоолойг гэмтээхгүйн тулд хурц гулзайлтаас зайлсхийх хэрэгтэй.

- Олон талт холбогчтой холбох: Үйлдвэрлэгчийн зааврын дагуу хоолойг олон талт хоолойд холбоно.



 Цахилгаан системийн хувьд:

- Кабелийн зохион байгуулалт: Халаалтын кабель буюу дэвсгэрийг төлөвлөсөн схемийн дагуу байрлуулна. Зайны хувьд үйлдвэрлэгчийн зааврыг дагаж мөрдөөрэй.

- Кабелийг засах: Кабелийг XPS самбарт наалдамхай, соронзон хальс эсвэл үдэгч буу ашиглан бэхлээрэй.



 6. Дулаан тараагч хавтанг суурилуулах (шаардлагатай бол)



- Хавтангийн байрлал: Дулаан түгээгч хавтанг хоолой эсвэл кабель дээр байрлуулна. Эдгээр хавтан нь шалны гадаргуу дээр дулааныг жигд хуваарилахад тусалдаг.

- Хамгаалалтын хавтангууд: Хавтангуудыг найдвартай байрлуулж, халаалтын элементүүдтэй сайн холбоо барина уу.



 7. Системийг турших



- Даралтын туршилт (гидроник): Дамжуулах хоолойд ямар нэгэн алдагдал байгаа эсэхийг шалгахын тулд даралтын туршилт хийнэ.

- Цахилгааны туршилт (цахилгаан): Кабелд гэмтэл байхгүй эсэхийг шалгахын тулд цахилгааны эсэргүүцлийн туршилтыг хийнэ.



 8. Шавар эсвэл өөрөө тэгшлэх хольцыг хэрэглэнэ



- Шилжүүлэгчийг холих: Үйлдвэрлэгчийн зааврын дагуу шавар эсвэл өөрөө тэгшлэх хольцыг бэлтгэнэ.

- Хуванцарыг цутгах: XPS хавтан болон халаалтын элементүүд дээр хусуурыг асгаж, жигд бүрхэвчийг хангана. Шавардлагын ердийн зузаан нь ойролцоогоор 50-70 мм байна.

- Гадаргууг тэгшлэх: гадаргууг тэгшлэхийн тулд хусуур ашиглан агаарын бөмбөлгийг арилгана.



 9. Шаварыг эмчлэх



- Хатаах хугацаа: Шаварыг зохих ёсоор хатаана. Энэ нь ашигласан хавтангийн төрлөөс хамааран хэдэн өдрөөс хэдэн долоо хоног хүртэл үргэлжилж болно. Хатаах хугацааг үйлдвэрлэгчийн зааврыг дагаж мөрдөнө.



 10. Эцсийн шалыг суурилуулах



- Шалны эцсийн хучилт: Шалыг бүрэн хатаасны дараа та эцсийн шалыг (хавтанцар, ламинат, хатуу мод гэх мэт) хийж болно. Шалны материал нь дулаан шалыг ашиглахад тохиромжтой эсэхийг шалгаарай.



 11. Системийг ашиглалтад оруулах



- Анхны халаалт: Шавардлагын дулааны цохилтоос зайлсхийхийн тулд системийг эхний удаад аажмаар халаана. Хэдэн өдрийн турш температурыг аажмаар нэмэгдүүлнэ.

- Термостатын тохиргоо: Шалны халаалтын системийг үр дүнтэй удирдахын тулд термостатыг суурилуулж, тохируулна.
