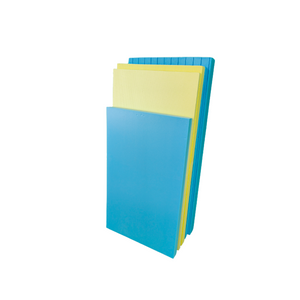

Le chauffage sous le plancher extrudé La carte XPS représente une solution d'isolation thermique innovante largement utilisée dans la construction du système de chauffage sous le sol. Servant de couche d'isolation thermique fondamentale, il est fabriqué à partir de résine de polystyrène premium via une technique d'extrusion spécialisée. Ce processus se traduit par une structure en nid d'abeille à cellules fermées cohérente et transparente, dominant le matériau avec des attributs remarquables tels que l'isolation thermique et thermique supérieure, la résistance à l'humidité et la capacité de charge.
Propriétés physiques et mécaniques
Article
Unité
Performance
Surface lisse
X150
X200
X250
X300
X400
X450
X500
Résistance à la compression
Kpa
≥150
≥200
≥250
≥300
≥400
≥450
≥500
Taille
Longueur
MM
1200/2000/2400/2440
Largeur
MM
600/900/1200
Épaisseur
MM
20/10/25/30/40/50/60/70/80/100
Taux d'absorption de l'eau, infiltration d'eau 96H
% (Fraction de volume)
≤1,0
≤1,0
GB / T 10295-2008 Conductivité thermique
Température moyenne de 25 ℃
Avec (mk)
≤0,034
≤0,033
Densité
kg / m³
28-38
Remarque
Taille du produit, densité, résistance à la compression, personnalisation du support de conductivité thermique
Avantage du produit
1. Efficacité énergétique
- Isolation supérieure: les planches en mousse XPS ont d'excellentes propriétés d'isolation thermique, réduisant la perte de chaleur à travers le sol.
- Coûts d'exploitation inférieurs: une meilleure isolation signifie que le système de chauffage utilise moins d'énergie pour maintenir la température souhaitée, entraînant une baisse des factures d'énergie.
2. Confort amélioré
- Même la distribution de la chaleur: le chauffage sous le sol fournit une distribution de chaleur cohérente et uniforme sur tout l'étage, éliminant les taches froides.
- chaleur confortable: le système réchauffe la pièce à partir de zéro, offrant une chaleur plus naturelle et confortable par rapport aux radiateurs traditionnels.
3. Économie d'espace
- Aucun radiateur nécessaire: avec un chauffage sous le plancher, il n'y a pas besoin de radiateurs muraux, libérant un espace mural et au sol pour les meubles et le décoration.
- Flexibilité esthétique: cela permet des options de design d'intérieur plus flexibles.
4. Amélioration de la qualité de l'air
- Réduction de la circulation de la poussière: Contrairement aux systèmes d'air forcé, l'UFH ne fait pas circuler la poussière et les allergènes, ce qui conduit à une meilleure qualité de l'air intérieur.
- Environnement plus sain: cela peut être particulièrement bénéfique pour les personnes allergiques ou les conditions respiratoires.
5. Fonctionnement silencieux
- Pas de bruit: les systèmes de chauffage sous le sol fonctionnent silencieusement, contrairement au bruit qui peut être généré par les radiateurs traditionnels et les systèmes CVC.
6. Durabilité et longévité
- Matériaux durables: les planches en mousse XPS sont durables et résistantes à l'humidité, contribuant à la longévité du système de chauffage au sol.
- Faible maintenance: la combinaison des cartes XPS et des systèmes UFH nécessite généralement moins de maintenance par rapport aux systèmes de chauffage conventionnels.
7. Avantages environnementaux
- Éco-friendly: l'efficacité énergétique des systèmes UFH, combinée aux propriétés isolantes des planches en mousse XPS, entraîne une empreinte carbone plus faible.
- Vivre durable: la réduction de la consommation d'énergie s'aligne sur les pratiques de vie durables.
8. Compatibilité
- Application polyvalente: le chauffage sous le plancher avec des planches en mousse XPS est compatible avec divers types de revêtements de sol, y compris les carreaux, la pierre, le stratifié et même le tapis.
- Systèmes adaptables: ces systèmes peuvent être installés dans de nouvelles constructions ainsi que pour les bâtiments existants.
9. Installation rapide
- Facilité d'installation: les planches en mousse XPS sont légères et faciles à manipuler, ce qui rend le processus d'installation plus rapide et plus simple.
- Empêche le pontage thermique: les propriétés d'isolation des cartes XPS empêchent le pontage thermique, assurant une rétention de chaleur efficace.
Utilisations du produit
Voici quatre scénarios d'application spécifiques de machines d'emballage:
1 、 Isolation de la chaîne froide de stockage à froid
2 、 Isolation du toit de construction
3 、 Roof de structure en acier
4 、 Isolation du mur de construction
5 、 Hydratage du sol de construction
6 、 terre carrée
7, Contrôle du givre moulu
8, conduits de ventilation de la climatisation centrale
9, couche d'isolation thermique de la piste de l'aéroport
10, lit de chemin de fer à grande vitesse, etc.
Guide de fonctionnement du produit
1. Préparation
Matériaux nécessaires:
- planches de mousse XPS
- tuyaux ou câbles de chauffage sous le plancher (pour les systèmes hydroniques ou électriques)
- collecteur (pour les systèmes hydroniques)
- Plaques d'épandage de chaleur (si nécessaire)
- Thermostat
- adhésif ou bande
- Composé à la chape ou à auto-niveleux
- ruban d'isolation
- Isolation de bord
- Clips de tuyaux ou systèmes de fixation
- Outils: couteau utilitaire, ruban à mesurer, couteau à tuyaux, truelle, pistolet d'agrafe
2. Préparation du site
- Nettoyez le sous-plancher: assurez-vous que le sous-plancher est propre, sec et sans débris ou objets tranchants.
- Niveau de vérification: vérifiez que le sous-plancher est de niveau. Si nécessaire, utilisez un composé auto-nivelant pour égaliser la surface.
3. Installez l'isolation des bords
- bandes de bord: installer des bandes d'isolation de bord autour du périmètre de la pièce. Cela aide à prévenir la perte de chaleur à travers les murs et permet l'expansion de la chape.
4. Posez les planches en mousse XPS
- Coupez à la taille: coupez les planches de mousse XPS pour s'adapter aux dimensions de la pièce à l'aide d'un couteau utilitaire.
- Placer les planches: posez les planches de mousse XPS sur le sous-plancher, en vous assurant qu'ils s'adaptent parfaitement sans lacunes. Utilisez l'adhésif ou le ruban adhésif pour les sécuriser en place si nécessaire.
5. Installez le système de chauffage
Pour les systèmes hydroniques (à base d'eau):
- Disposition des tuyaux: planifiez la disposition des tuyaux de chauffage. Les modèles communs incluent des configurations de serpentin ou en spirale.
- Fixation des tuyaux: Fixez les tuyaux de chauffage aux cartes XPS à l'aide de clips de tuyaux ou d'un système de fixation, en assurant même l'espacement (généralement à 100-200 mm l'un de l'autre). Assurez-vous d'éviter les virages aigus pour éviter les dommages aux tuyaux.
- Connectez-vous au collecteur: connectez les tuyaux au collecteur en fonction des instructions du fabricant.
Pour les systèmes électriques:
- Disposition du câble: disposition des câbles ou des tapis de chauffage en fonction de la disposition prévue. Suivez les directives du fabricant pour l'espacement.
- Fixation des câbles: fixez les câbles aux cartes XPS à l'aide d'adhésif, de ruban adhésif ou d'un pistolet de base.
6. Installez les plaques d'épandage de chaleur (si nécessaire)
- Plaques de position: posez des plaques d'épaniste de chaleur sur les tuyaux ou les câbles. Ces assiettes aident à distribuer la chaleur plus uniformément sur la surface du sol.
- Fixer les plaques: assurez-vous que les plaques sont en toute sécurité et établissez un bon contact avec les éléments de chauffage.
7. Testez le système
- Test de pression (hydronique): effectuer un test de pression pour vérifier les fuites dans la tuyauterie.
- Test électrique (électrique): effectuez un test de résistance électrique pour vous assurer qu'il n'y a pas de défauts dans les câbles.
8. Appliquer le composé de la chape ou de l'auto-niveau
- Mélanger la chape: Préparez le composé de la chape ou de l'auto-niveau en fonction des instructions du fabricant.
- Verser la chape: verser la chape sur les planches XPS et les éléments de chauffage, en assurant une couverture égale. L'épaisseur typique est d'environ 50 à 70 mm pour la chape.
- Surface du niveau: utilisez une truelle pour niveler la surface et retirer toutes les bulles d'air.
9. guérir la chape
- Temps de durcissement: Permettez à la chape de guérir correctement. Cela peut prendre plusieurs jours à quelques semaines, selon le type de chape utilisé. Suivez les directives du fabricant pour les temps de durcissement.
10. Installez le revêtement de sol final
- Couvre-étage final: Une fois que la chape est complètement durcie, vous pouvez installer le revêtement de sol final (tuiles, stratifié, bois dur, etc.). Assurez-vous que le matériau de revêtement de sol convient pour une utilisation avec un chauffage sous le sol.
11. Commission du système
- Chauffage initial: chauffer progressivement le système pour la première fois pour éviter les chocs thermiques de la chape. Augmentez la température progressivement sur quelques jours.
- Configuration du thermostat: Installez et configurez le thermostat pour contrôler efficacement le système de chauffage du sol.
