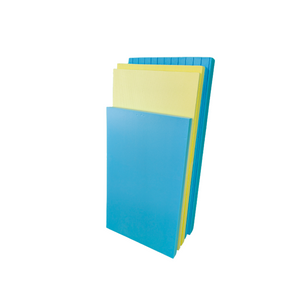

يمثل لوحة XPS المقذوف في التسخين تحت الأرضية حلًا مبتكرًا للعزل الحراري المستخدم على نطاق واسع في بناء نظام التدفئة تحت الأرض. بمثابة طبقة عازلة حرارية التأسيسية ، تم تصميمها من راتنج البوليسترين المتميز عبر تقنية بثق متخصصة. تؤدي هذه العملية إلى بنية قرص عسل خلية مغلقة متسقة وسلسة ، مما يمنع المادة بسمات ملحوظة مثل العزل الحراري والحراري المتفوق ، ومقاومة الرطوبة ، وقدرة الحمل.
الخصائص الفيزيائية والميكانيكية
غرض
وحدة
أداء
سطح أملس
x150
x200
x250
x300
x400
x450
x500
قوة الضغط
KPA
≥150
≥200
≥250
≥300
≥400
≥450
≥500
مقاس
طول
مم
1200/2000/2400/2440
عرض
مم
600/900/1200
سماكة
مم
10/20/25/30/40/50/60/70/80/100
معدل امتصاص المياه ، تسرب الماء 96H
٪ (جزء الحجم)
≤1.0
≤1.0
GB/T 10295-2008 الموصلية الحرارية
متوسط درجة حرارة 25 ℃
ث/(MK)
≤0.034
≤0.033
كثافة
كجم/متر مكعب
28-38
ملاحظة
حجم المنتج ، الكثافة ، قوة الضغط ، تخصيص دعم الموصلية الحرارية
ميزة المنتج
1. كفاءة الطاقة
- العزل المتفوق: لوحات رغوة XPS لها خصائص عزل حرارية ممتازة ، مما يقلل من فقدان الحرارة عبر الأرض.
- انخفاض تكاليف التشغيل: العزل الأفضل يعني أن نظام التدفئة يستخدم طاقة أقل للحفاظ على درجة الحرارة المطلوبة ، مما يؤدي إلى انخفاض فواتير الطاقة.
2. الراحة المحسنة
- حتى توزيع الحرارة: يوفر التدفئة تحت الأرضية توزيعًا متسقًا وموحدًا للحرارة عبر الطابق بأكمله ، مما يزيل البقع الباردة.
- الدفء المريح: يقوم النظام بتسخين الغرفة من الألف إلى الياء ، مما يوفر حرارة طبيعية وراحة مقارنة بالمشعات التقليدية.
3. توفير الفضاء
- لا حاجة إلى مشعات: مع تسخين الأرض ، ليست هناك حاجة للمشعات المثبتة على الحائط ، ومساحة الجدار والأرضية للأثاث والديكور.
- المرونة الجمالية: هذا يسمح بخيارات التصميم الداخلي أكثر مرونة.
4. تحسين جودة الهواء
- انخفاض تداول الغبار: على عكس أنظمة الهواء القسري ، فإن UFH لا يدور الغبار والمواد المثيرة للحساسية ، مما يؤدي إلى جودة الهواء الداخلي بشكل أفضل.
- بيئة أكثر صحة: يمكن أن يكون هذا مفيدًا بشكل خاص للأشخاص الذين يعانون من الحساسية أو ظروف الجهاز التنفسي.
5. العملية الصامتة
- لا ضوضاء: تعمل أنظمة التدفئة تحت الأرض بصمت ، على عكس الضوضاء التي يمكن توليدها بواسطة المشعات التقليدية وأنظمة HVAC.
6. المتانة وطول العمر
-مواد طويلة الأمد: لوحات رغوة XPS متينة ومقاومة للرطوبة ، وتساهم في طول طول نظام التدفئة تحت الأرض.
- الصيانة المنخفضة: يتطلب مزيج من ألواح XPS وأنظمة UFH عادة صيانة أقل مقارنة بأنظمة التدفئة التقليدية.
7. الفوائد البيئية
- الصديق للبيئة: كفاءة الطاقة لأنظمة UFH ، جنبًا إلى جنب مع الخصائص العازلة لألواح رغوة XPS ، تؤدي إلى انخفاض بصمة الكربون.
- الحياة المستدامة: يتوافق انخفاض استهلاك الطاقة مع ممارسات المعيشة المستدامة.
8. التوافق
- تطبيق متعدد الاستخدامات: التدفئة تحت الأرضية مع لوحات رغوة XPS متوافقة مع أنواع مختلفة من الأرضيات ، بما في ذلك البلاط والحجر والصفائح وحتى السجاد.
- الأنظمة القابلة للتكيف: يمكن تثبيت هذه الأنظمة في الإنشاءات الجديدة بالإضافة إلى تعديلها في المباني الحالية.
9. التثبيت السريع
- سهولة التثبيت: لوحات رغوة XPS خفيفة الوزن وسهلة التعامل ، مما يجعل عملية التثبيت أسرع وأكثر وضوحًا.
- يمنع الجسر الحراري: خصائص العزل لألواح XPS تمنع الجسر الحراري ، مما يضمن الاحتفاظ بالحرارة الفعال.
يستخدم المنتج
فيما يلي أربعة سيناريوهات تطبيق محددة لآلات التغليف:
1 、 عزل سلسلة البارد الباردة
2 、 بناء عزل السقف
3 、 سقف هيكل الصلب
4 、 بناء عزل الجدار
5 、 بناء ترطيب الأرض
6 、 أرض مربعة
7 ، مراقبة الصقيع الأرضية
8 ، قناة تهوية مكيفة الهواء المركزية
9 ، طبقة عزل حرارة المطار في المطار
10 ، قاع طريق السكك الحديدية عالي السرعة ، إلخ.
دليل تشغيل المنتج
1. التحضير
المواد اللازمة:
- لوحات رغوة XPS
- أنابيب التدفئة السفلية أو الكابلات (للأنظمة الهيدرونية أو الكهربائية)
- قم بتنظيف الطابق السفلي: تأكد من أن الطابق السفلي نظيف وجاف وخالي من أي حطام أو كائنات حادة.
- التحقق من المستوى: تحقق من أن الطابق السفلي هو المستوى. إذا لزم الأمر ، استخدم مركبًا ذاتيًا حتى خارج السطح.
3. تثبيت عزل الحافة
- شرائط الحافة: تثبيت شرائط عزل الحافة حول محيط الغرفة. هذا يساعد على منع فقدان الحرارة من خلال الجدران ويسمح بتوسيع المساحات.
4. ضع لوحات رغوة XPS
- قطع إلى الحجم: قطع لوحات رغوة XPS لتناسب أبعاد الغرفة باستخدام سكين الأداة المساعدة.
- ألواح المكان: ضع ألواح رغوة XPS على الطابق السفلي ، مما يضمن أنها تناسب بشكل مريح مع عدم وجود فجوات. استخدم المادة اللاصقة أو الشريط لتأمينها في مكانها إذا لزم الأمر.
5. تثبيت نظام التدفئة
للأنظمة الهيدرونية (القائمة على الماء):
- تخطيط الأنابيب: خطط للتخطيط لأنابيب التدفئة. تشمل الأنماط الشائعة تكوينات السربنتين أو الحلزونية.
- إصلاح الأنابيب: قم بتوصيل أنابيب التدفئة بألواح XPS باستخدام مقاطع الأنابيب أو نظام التثبيت ، مما يضمن التباعد (عادة ما يكون 100 إلى 200 ملم). تأكد من تجنب الانحناءات الحادة لمنع تلف الأنابيب.
- اتصل بـ Mifold: قم بتوصيل الأنابيب بالمشعب وفقًا لتعليمات الشركة المصنعة.
للأنظمة الكهربائية:
- تخطيط الكابلات: ضع كابلات التدفئة أو الحصير وفقًا للتخطيط المخطط. اتبع إرشادات الشركة المصنعة للتباعد.
- إصلاح الكابلات: قم بتأمين الكابلات على ألواح XPS باستخدام مادة لاصقة أو شريط أو مسدس أساسي.
6. قم بتثبيت لوحات نشر الحرارة (إذا لزم الأمر)
- لوحات الموضع: وضع لوحات انتشار الحرارة على الأنابيب أو الكابلات. تساعد هذه اللوحات في توزيع الحرارة بشكل متساوٍ عبر سطح الأرض.
- لوحات آمنة: تأكد من أن اللوحات في مكانها بشكل آمن واتصال جيد بعناصر التدفئة.
7. اختبار النظام
- اختبار الضغط (الهيدرونيك): إجراء اختبار ضغط للتحقق من أي تسرب في الأنابيب.
- الاختبار الكهربائي (كهربائي): قم بإجراء اختبار مقاومة كهربائية لضمان عدم وجود أخطاء في الكابلات.
8. تطبيق المركب المترو أو المركب الذاتي
- مزيج المزيج: قم بإعداد المركب المسحور أو المستسيل الذاتي وفقًا لتعليمات الشركة المصنعة.
- صب المترو: صب المسجلة فوق ألواح XPS وعناصر التدفئة ، مما يضمن تغطية متساوية. السمك النموذجي حوالي 50-70 مم للمساحات.
- سطح المستوى: استخدم مجرفة لتسوية السطح وإزالة أي فقاعات الهواء.
9. علاج المساحات
- وقت المعالجة: اسمح للمساحات بالعلاج بشكل صحيح. قد يستغرق هذا عدة أيام إلى بضعة أسابيع ، اعتمادًا على نوع المسجلة المستخدمة. اتبع إرشادات الشركة المصنعة لعلاج أوقات.
10. تثبيت الأرضيات النهائية
- تغطية الطابق الأخير: بمجرد أن يتم علاج المساحات بالكامل ، يمكنك تثبيت الأرضيات النهائية (البلاط والصفائح والخشب الصلب وما إلى ذلك). تأكد من أن مادة الأرضيات مناسبة للاستخدام مع تسخين الأرض.
11. نظام التشغيل
- التسخين الأولي: تسخين النظام تدريجياً لأول مرة لتجنب الصدمة الحرارية إلى السواح. زيادة درجة الحرارة تدريجيا على مدى بضعة أيام.
- إعداد ترموستات: تثبيت وتكوين ترموستات للتحكم في نظام التدفئة تحت القاع بشكل فعال.
