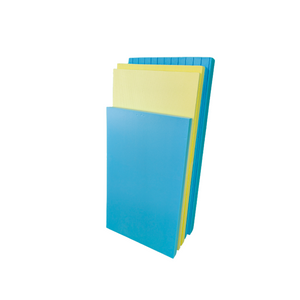

صفحه XPS اکسترود شده گرمایش زیر زمین بیانگر یک راه حل نوآورانه عایق حرارتی است که به طور گسترده در ساخت سیستم گرمایش زیر زمین استفاده می شود. به عنوان لایه عایق حرارتی بنیادی ، از طریق یک تکنیک تخصصی اکستروژن از رزین پلی استایرن پریمیوم ساخته می شود. این فرآیند منجر به یک ساختار لانه زنبوری سلول بسته و یکپارچه می شود و مواد را با ویژگی های قابل توجهی مانند عایق حرارتی و گرما برتر ، مقاومت در برابر رطوبت و ظرفیت تحمل بار ، وقف می کند.
خصوصیات فیزیکی و مکانیکی
قسمت
واحد
عمل
سطح صاف
x150
x200
x250
x300
x400
x450
x500
قدرت فشاری
kpa
≥150
≥200
≥250
≥300
≥400
≥450
≥500
اندازه
طول
مگنی
1200/2000/2400/2440
عرض
مگنی
600/900/1200
ضخامت
مگنی
10/20/25/30/40/50/60/70/80/100
میزان جذب آب ، نشت آب 96H
٪ (کسری حجم)
≤1.0
≤1.0
GB/T 10295-2008 هدایت حرارتی
دمای متوسط 25
w/(MK)
.0.034
.0.033
تراکم
کیلوگرم در متر مربع
28-38
اظهار
اندازه محصول ، چگالی ، مقاومت فشاری ، هدایت حرارتی پشتیبانی از سفارشی سازی
مزیت محصول
1. راندمان انرژی
- عایق برتر: تابلوهای فوم XPS دارای خواص عایق حرارتی عالی هستند و باعث کاهش گرما از طریق کف می شوند.
- پایین آمدن هزینه های عملیاتی: عایق بهتر به این معنی است که سیستم گرمایش از انرژی کمتری برای حفظ دمای مورد نظر استفاده می کند و منجر به پایین آمدن صورتحساب انرژی می شود.
2. راحتی پیشرفته
- حتی توزیع گرما: گرمایش زیر زمین توزیع گرمای مداوم و یکنواخت را در کل کف فراهم می کند و لکه های سرد را از بین می برد.
- گرمای راحت: سیستم اتاق را از زمین به بالا گرم می کند و گرمای طبیعی تر و راحت تری را در مقایسه با رادیاتورهای سنتی فراهم می کند.
3. صرفه جویی در فضا
- به رادیاتور مورد نیاز: با گرمایش زیر کف ، دیگر نیازی به رادیاتورهای دیواری نیست ، فضای دیوار و کف را برای مبلمان و دکوراسیون آزاد می کند.
- انعطاف پذیری زیبایی شناسی: این امکان گزینه های طراحی داخلی انعطاف پذیر تر را فراهم می کند.
4. بهبود کیفیت هوا
- کاهش گردش گرد و غبار: بر خلاف سیستم های هوای اجباری ، UFH گرد و غبار و آلرژن ها را گردش نمی کند و منجر به کیفیت بهتر هوای داخلی می شود.
- محیط سالم تر: این می تواند برای مبتلایان به آلرژی یا شرایط تنفسی بسیار مفید باشد.
5. عمل ساکت
- بدون سر و صدا: سیستم های گرمایش زیر کف بر خلاف سر و صدایی که توسط رادیاتورهای سنتی و سیستم های HVAC ایجاد می شود ، سکوت می کنند.
6. دوام و ماندگاری
-مواد ماندگار: تخته های کف XPS با دوام و مقاوم در برابر رطوبت هستند و به ماندگاری سیستم گرمایش زیر زمین کمک می کنند.
- تعمیر و نگهداری کم: ترکیبی از تابلوهای XPS و سیستم های UFH به طور معمول در مقایسه با سیستم های گرمایش معمولی نیاز به نگهداری کمتری دارد.
7. مزایای زیست محیطی
- سازگار با محیط زیست: راندمان انرژی سیستم های UFH ، همراه با خواص عایق تابلوهای فوم XPS ، منجر به ردپای کربن پایین تر می شود.
- زندگی پایدار: کاهش مصرف انرژی با شیوه های زندگی پایدار تراز می شود.
8. سازگاری
- کاربرد همه کاره: گرمایش زیر کف با تخته های کف XPS با انواع مختلف کفپوش از جمله کاشی ، سنگ ، لمینت و حتی فرش سازگار است.
- سیستم های سازگار: این سیستم ها را می توان در سازه های جدید و همچنین در ساختمانهای موجود نصب کرد.
9. نصب سریع
- سهولت نصب: تخته های فوم XPS سبک وزن و آسان برای کنترل هستند و باعث می شود روند نصب سریعتر و ساده تر شود.
- از پل زدن حرارتی جلوگیری می کند: خصوصیات عایق تابلوهای XPS از پل زدن حرارتی جلوگیری می کند و از احتباس گرمای کارآمد اطمینان می یابد.
استفاده از محصول
در اینجا چهار سناریوی برنامه خاص از ماشین آلات بسته بندی آورده شده است:
1 、 عایق بندی زنجیره سرد ذخیره سرد
2 、 ساخت عایق سقف
3 、 سقف سازه فولادی
4 、 عایق دیواری ساختمان
5 、 ساختمان مرطوب کننده زمین
6 、 زمین مربع
7 ، کنترل یخبندان زمین
8 ، مجاری تهویه تهویه مطبوع مرکزی
9 ، لایه عایق حرارتی باند فرودگاه
10 ، جاده راه آهن پر سرعت و غیره
راهنمای عملیاتی محصول
1. آماده سازی
مواد مورد نیاز:
- تخته های کف XPS
- لوله ها یا کابل های گرمایش زیر کف (برای سیستم های هیدرونی یا برقی)
- کف زیر را تمیز کنید: اطمینان حاصل کنید که زیر کف تمیز ، خشک و عاری از هرگونه زباله یا اشیاء تیز است.
- سطح بررسی: تأیید کنید که زیر سطح سطح است. در صورت لزوم ، از یک ترکیب خود تراز استفاده کنید تا حتی از سطح خارج شوید.
3. عایق لبه را نصب کنید
- نوارهای لبه: نوارهای عایق لبه را در اطراف محیط اتاق نصب کنید. این به جلوگیری از از بین رفتن گرما از طریق دیوارها کمک می کند و امکان گسترش تصویر را فراهم می کند.
4. تابلوهای کف XPS را بگذارید
- برش به اندازه: تابلوهای کف XPS را برش دهید تا ابعاد اتاق با استفاده از چاقوی ابزار متناسب باشد.
- تابلوها را قرار دهید: تخته های کف XPS را روی زیر کف قرار دهید ، و اطمینان حاصل کنید که آنها بدون هیچ شکافی در کنار هم قرار می گیرند. در صورت لزوم از چسب یا نوار استفاده کنید.
5. سیستم گرمایش را نصب کنید
برای سیستم های هیدرونیک (مبتنی بر آب):
- طرح لوله: طرح را برای لوله های گرمایش برنامه ریزی کنید. الگوهای متداول شامل تنظیمات مارپیچ یا مارپیچ است.
- رفع لوله ها: لوله های گرمایشی را با استفاده از گیره های لوله یا یک سیستم تعمیر ، به تخته های XPS وصل کنید و حتی از فاصله آن نیز اطمینان حاصل کنید (معمولاً 100-200 میلی متر از هم فاصله دارند). برای جلوگیری از آسیب لوله ، حتما از خم های تیز خودداری کنید.
- اتصال به مانیفولد: لوله ها را مطابق دستورالعمل سازنده به منیفولد وصل کنید.
برای سیستم های برقی:
- چیدمان کابل: کابل ها یا تشک های گرمایش را مطابق طرح برنامه ریزی شده قرار دهید. دستورالعمل های سازنده را برای فاصله دنبال کنید.
- رفع کابل ها: کابل ها را با استفاده از چسب ، نوار یا اسلحه اصلی در تخته های XPS ایمن کنید.
6. صفحات پخش کننده گرما را نصب کنید (در صورت لزوم)
- صفحات موقعیت: صفحات پخش کننده حرارت را روی لوله ها یا کابل ها قرار دهید. این صفحات به توزیع گرما به طور مساوی در سطح کف کمک می کنند.
- صفحات ایمن: اطمینان حاصل کنید که صفحات به طور ایمن در جای خود قرار دارند و با عناصر گرمایش ارتباط خوبی دارند.
7. سیستم را آزمایش کنید
- تست فشار (هیدرونیک): برای بررسی هرگونه نشت موجود در لوله ، آزمایش فشار را انجام دهید.
- تست الکتریکی (الکتریکی): یک آزمایش مقاومت الکتریکی را انجام دهید تا اطمینان حاصل شود که هیچ خطایی در کابل ها وجود ندارد.
8. ترکیب Scred یا خود تراز کردن را اعمال کنید
- Mix Screed: مطابق دستورالعمل سازنده ، ترکیب Screed یا Self levening را آماده کنید.
- Pour Screed: پیچ را روی تخته های XPS و عناصر گرمایش بریزید و از یک پوشش یکنواخت اطمینان حاصل کنید. ضخامت معمولی در حدود 50-70 میلی متر برای scled است.
- سطح سطح: برای سطح سطح و از بین بردن هر حباب هوا از ماله استفاده کنید.
9. scred را درمان کنید
- زمان پخت: اجازه دهید تا به درستی درمان شود. این بسته به نوع پیچ استفاده شده ، می تواند چند روز تا چند هفته طول بکشد. دستورالعمل های سازنده را برای زمان پخت دنبال کنید.
10. کفپوش نهایی را نصب کنید
- پوشش کف پایانی: پس از درمان کامل ، می توانید کفپوش نهایی (کاشی ، لمینت ، چوب سخت و غیره) را نصب کنید. اطمینان حاصل کنید که مواد کفپوش برای استفاده با گرمایش زیر کف مناسب است.
11. راه اندازی سیستم
- گرمایش اولیه: برای اولین بار سیستم را به تدریج برای اولین بار گرم کنید تا از شوک حرارتی به پیچ جلوگیری شود. دما را به تدریج طی چند روز افزایش دهید.
- تنظیم ترموستات: ترموستات را نصب و پیکربندی کنید تا سیستم گرمایش زیر زمین را به طور موثر کنترل کنید.
