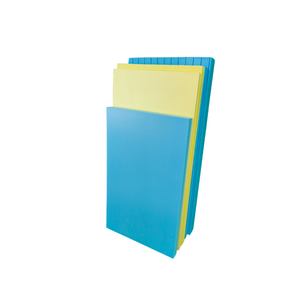

חימום תת רצפתי לוח XPS Extruded מייצג פתרון בידוד תרמי חדשני בשימוש נרחב בבניית מערכת חימום תת רצפתי. משמש כשכבת הבידוד התרמי הבסיסי, הוא עשוי משרף פוליסטירן מובחר באמצעות טכניקת אקסטרוזיה מיוחדת. תהליך זה מביא למבנה חלת דבש עקבי וחסר תפרים, המעניק לחומר תכונות יוצאות דופן כגון בידוד תרמי וחום מעולה, עמידות בפני לחות ויכולת נשיאת עומס.
מאפיינים פיזיים ומכאניים
פָּרִיט
יְחִידָה
ביצועים
משטח חלק
X150
X200
X250
X300
X400
X450
X500
חוזק לחיצה
Kpa
≥150
≥200
≥250
≥300
≥400
≥450
≥500
גוֹדֶל
מֶשֶׁך
מ.מ
1200/2000/2400/2440
רוֹחַב
מ.מ
600/900/1200
עוֹבִי
מ.מ
10/20/25/30/40/50/60/70/80/100
קצב ספיגת מים, חלחול מים 96 שעות
%(שבר נפח)
≤1.0
≤1.0
GB/T 10295-2008 מוליכות תרמית
טמפרטורה ממוצעת של 25℃
W/(mK)
≤0.034
≤0.033
צְפִיפוּת
ק'ג/מ'ר
28-38
הֶעָרָה
גודל מוצר, צפיפות, חוזק דחיסה, מוליכות תרמית תומכים בהתאמה אישית
יתרון המוצר
1. יעילות אנרגטית
- בידוד מעולה: ללוחות קצף XPS יש תכונות בידוד תרמי מעולות, המפחיתות את איבוד החום דרך הרצפה.
- עלויות תפעול נמוכות יותר: בידוד טוב יותר אומר שמערכת החימום משתמשת בפחות אנרגיה כדי לשמור על הטמפרטורה הרצויה, מה שמוביל לחשבונות אנרגיה נמוכים יותר.
2. נוחות משופרת
- פיזור חום אחיד: חימום תת רצפתי מספק פיזור חום עקבי ואחיד על פני כל הרצפה, ומבטל כתמים קרים.
- חום נוח: המערכת מחממת את החדר מהיסוד ומספקת חום טבעי ונוח יותר בהשוואה לרדיאטורים מסורתיים.
3. חיסכון במקום
- אין צורך ברדיאטורים: עם חימום תת רצפתי, אין צורך ברדיאטורים צמודים על הקיר, מה שמשחרר שטח קיר ורצפה עבור רהיטים ועיצוב.
- גמישות אסתטית: זה מאפשר אפשרויות עיצוב פנים גמישות יותר.
4. איכות אוויר משופרת
- זרימת אבק מופחתת: בניגוד למערכות אוויר מאולצות, UFH אינו מזרים אבק ואלרגנים, מה שמוביל לאיכות אוויר פנימית טובה יותר.
- סביבה בריאה יותר: זה יכול להיות מועיל במיוחד עבור אנשים עם אלרגיות או מצבי נשימה.
5. פעולה שקטה
- ללא רעש: מערכות חימום תת רצפתי פועלות בשקט, בניגוד לרעש שיכול להיווצר מרדיאטורים מסורתיים ומערכות HVAC.
6. עמידות ואריכות ימים
- חומרים עמידים לאורך זמן: לוחות קצף XPS הם עמידים ועמידים בפני לחות, התורמים לאריכות החיים של מערכת החימום התת רצפתי.
- תחזוקה נמוכה: השילוב של לוחות XPS ומערכות UFH דורש בדרך כלל פחות תחזוקה בהשוואה למערכות חימום קונבנציונליות.
7. יתרונות סביבתיים
- ידידותית לסביבה: היעילות האנרגטית של מערכות UFH, בשילוב עם תכונות הבידוד של לוחות קצף XPS, מביאה לטביעת רגל פחמנית נמוכה יותר.
- חיים בר קיימא: צריכת אנרגיה מופחתת עולה בקנה אחד עם שיטות חיים בר קיימא.
8. תאימות
- יישום רב תכליתי: חימום תת רצפתי עם לוחות קצף XPS תואם לסוגים שונים של ריצוף, כולל אריחים, אבן, למינציה ואפילו שטיחים.
- מערכות ניתנות להתאמה: מערכות אלו ניתנות להתקנה בבניות חדשות וכן בהתאמה בבניינים קיימים.
9. התקנה מהירה
- קלות התקנה: לוחות קצף XPS הם קלים וקלים לטיפול, מה שהופך את תהליך ההתקנה למהיר ופשוט יותר.
- מונע גישור תרמי: תכונות הבידוד של לוחות XPS מונעים גישור תרמי, מה שמבטיח שימור חום יעיל.
שימושים במוצר
להלן ארבעה תרחישי יישום ספציפיים של מכונות אריזה:
1、בידוד שרשרת קרה לאחסון קר
2、בידוד גג בניין
3、גג מבנה פלדה
4、בידוד קירות בניין
5、 לחות לקרקע בנייה
6、קרקע מרובעת
7, בקרת כפור קרקע
8, תעלות אוורור מיזוג מרכזי
9, שכבת בידוד חום למסלול שדה התעופה
10, מצע רכבת מהירה וכו'.
מדריך תפעול המוצר
1. הכנה
חומרים דרושים:
- לוחות קצף XPS
- צינורות או כבלים לחימום תת רצפתי (למערכות הידרוניות או חשמליות)
- סעפת (עבור מערכות הידרוניות)
- לוחות מפזר חום (במידת הצורך)
- תרמוסטט
- דבק או סרט
- מגהץ או תרכובת פילוס עצמית
- סרט בידוד
- בידוד שוליים
- תפסי צינור או מערכות קיבוע
- כלים: סכין, סרט מדידה, חותך צינורות, כף, אקדח סיכות
2. הכנת האתר
- נקה את התת-רצפה: ודא שהתת-רצפה נקייה, יבשה וללא פסולת או חפצים חדים.
- בדוק רמה: ודא שהתת-רצפת מפולסת. במידת הצורך, השתמש בתרכובת פילוס עצמית כדי ליישר את פני השטח.
3. התקן את בידוד הקצה
- פסי קצה: התקן פסי בידוד קצה סביב היקף החדר. זה עוזר למנוע איבוד חום דרך הקירות ומאפשר הרחבה של המגהץ.
4. הנח את לוחות הקצף של XPS
- חתוך לגודל: חתוך את לוחות הקצף XPS כך שיתאימו למידות החדר באמצעות סכין שימוש.
- הנח לוחות: הנח את לוחות הקצף של XPS על תת הרצפה, וודא שהם מתאימים זה לזה בצורה הדוקה ללא רווחים. השתמש בדבק או בסרט כדי להדק אותם למקומם במידת הצורך.
5. התקן את מערכת החימום
עבור מערכות הידרוניות (מבוססות מים):
- פריסת צינור: תכנן את הפריסה עבור צינורות החימום. דפוסים נפוצים כוללים תצורות סרפנטין או ספירלה.
- קיבוע הצינורות: חברו את צינורות החימום ללוחות ה-XPS באמצעות תפסי צינור או מערכת קיבוע, תוך הקפדה על מרווח אחיד (בדרך כלל 100-200 מ'מ זה מזה). הקפד להימנע מכיפופים חדים כדי למנוע נזק לצינור.
- חיבור לסעפת: חבר את הצינורות לסעפת לפי הוראות היצרן.
עבור מערכות חשמל:
- פריסת כבלים: פרוס את כבלי החימום או המחצלות לפי הפריסה המתוכננת. פעל לפי הנחיות היצרן למרווחים.
- תיקון הכבלים: אבטח את הכבלים ללוחות XPS באמצעות דבק, סרט או אקדח סיכות.
6. התקן לוחות מפזר חום (במידת הצורך)
- צלחות מיקום: הנח צלחות מפזרות חום על הצינורות או הכבלים. צלחות אלו עוזרות להפיץ את החום בצורה שווה יותר על פני הרצפה.
- צלחות מאובטחות: ודא שהצלחות נמצאות היטב במקומן ויוצרות מגע טוב עם גופי החימום.
7. בדוק את המערכת
- בדיקת לחץ (הידרונית): ערוך בדיקת לחץ כדי לבדוק אם יש נזילות בצנרת.
- בדיקה חשמלית (חשמלית): בצע בדיקת התנגדות חשמלית כדי לוודא שאין תקלות בכבלים.
8. למרוח מגהץ או תרכובת פילוס עצמית
- Mix Screed: הכן את המגהץ או התרכובת לפילוס עצמי לפי הוראות היצרן.
- שפכו את המגהץ: שפכו את המגהץ על לוחות ה-XPS וגופי החימום, כדי להבטיח כיסוי אחיד. העובי האופייני הוא בסביבות 50-70 מ'מ עבור המגהץ.
- משטח ישר: השתמש במגבת כדי ליישר את פני השטח ולהסיר בועות אוויר.
9. לרפא את המגהץ
- זמן ריפוי: אפשר למגהץ להתרפא כראוי. זה יכול לקחת מספר ימים עד כמה שבועות, תלוי בסוג המגהץ המשמש. פעל לפי הנחיות היצרן לזמני ריפוי.
10. התקן ריצוף סופי
- חיפוי רצפה סופי: לאחר שהמשטח נרפא במלואו, ניתן להתקין את הריצוף הסופי (אריחים, למינציה, עץ קשה וכו'). ודא שחומר הריצוף מתאים לשימוש עם חימום תת רצפתי.
11. הזמנת מערכת
- חימום ראשוני: לחמם את המערכת בהדרגה בפעם הראשונה כדי למנוע הלם תרמי למגהץ. הגדל את הטמפרטורה בהדרגה במשך כמה ימים.
- הגדרת תרמוסטט: התקן והגדר את התרמוסטט כדי לשלוט ביעילות על מערכת החימום התת רצפתי.
