Шахмал полистирол хавтанг суурилуулах нь хүйтэн агуулахын дулаалгын төслийн чухал алхам бөгөөд байгууламжийн дулааны гүйцэтгэл болон эрчим хүчний хэрэглээнд шууд нөлөөлдөг. Суурилуулалтын явцад нягт холболт, найдвартай бэхэлгээ, үр дүнтэй чийгэнд тэсвэртэй битүүмжлэлийг хангахын тулд хатуу журам, техникийн үзүүлэлтүүдийг дагаж мөрдөх ёстой. Суурилуулалтын нарийвчилсан алхмууд болон гол анхаарах зүйлсийг доор харуулав.
I. Суурилуулалтын өмнөх бэлтгэл ажил
Субстрат бэлтгэх
Хүйтэн агуулахын шал, хана, дээврийн суурь нь тэгш, хуурай, хог хаягдалгүй (тоос, тосны толбо, цухуйлт гэх мэт) эсэхийг шалгаарай. Хэрэв субстрат тэгш бус байвал цементийн зуурмагаар тэгшлээд хуурай болтол хатаана (чийгшил ≤8%).
Гөлгөр гадаргуутай болгохын тулд хананы ан цавыг засварын материалаар дүүргэнэ. Бетон шалны хувьд бат бөх чанар нь стандартад нийцэж байгаа эсэхийг шалгаарай (C20 ба түүнээс дээш) ба чийгэнд тэсвэртэй эмчилгээ (жишээ нь, ус нэвтэрдэггүй бүрээс эсвэл уурын саадтай мембран) хийнэ.
Материал бэлтгэх

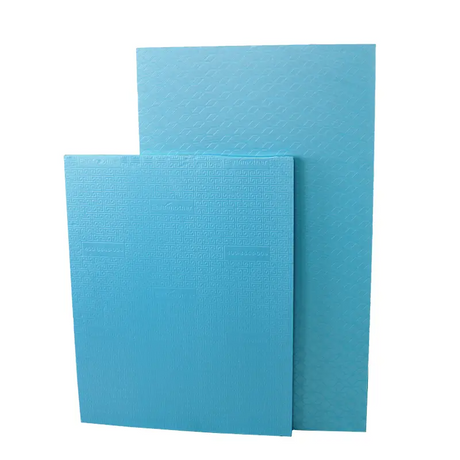

Шахмал полистирол хавтан (XPS): Хүйтэн агуулахын дизайн температур (-10°C-аас 0°C: 50–80мм; -10°C-аас доош: 80–150мм), галд тэсвэртэй шаардлагад (B1 буюу түүнээс дээш ангилал) үндэслэн тохирох зузааныг сонгоно.
Наалдамхай бодис: Хүйтэн агуулахын тусгай зориулалтын полиуретан цавуу эсвэл полимер зуурмаг ашиглан бага температурт хэврэгшилгүй, наалддаг өндөр бат бэхийг хангана.
Туслах материал: хутга, соронзон хэмжүүр, шохойн шугам, ховилтой гадаргуутай, тэлэлтийн боолт (бэхлэх зориулалттай), чигжээс (үений битүүмжлэлд зориулсан), торон даавуу (хана хагарлаас урьдчилан сэргийлэх) гэх мэт.
II. Өөр өөр газруудад суурилуулах арга
1. Шалны суурилуулалт
Алхам 1: Байршлын шугамыг тэмдэглэх
Хавтанг цэгцтэй байрлуулах, зүсэхийг багасгах, ирмэг дээр жижиг хэмжээтэй хавтанг байрлуулахгүй байхын тулд XPS хавтангийн хэмжээсийн дагуу шалан дээр суурилуулах хяналтын шугамыг тэмдэглэнэ үү (хэмжээний өргөнийг <100мм-ээр тохируулна уу).
Алхам 2: Цавуу түрхэнэ
XPS хавтангийн арын хэсэгт цавууг жигд түрхэж (ойролцоогоор 3-5 мм зузаантай) 50 мм-ийн хүрээг таглаагүй үлдээнэ (халихаас сэргийлнэ). Эсвэл ≥40% наалдамхай хучилтыг баталгаажуулах цэг ба хүрээний аргыг (төв цэгүүдтэй периметрийн бүрээсийг) ашиглана.
Алхам 3: Самбар тавих
XPS хавтангуудыг хяналтын шугамын дагуу субстрат дээр тэгшхэн байрлуулна. Хавтан хоорондын зайг ≤2мм байлгахын тулд субстраттай нягт холбоо барихын тулд резинэн алхаар бага зэрэг цохино. Зэргэлдээх хавтангууд нь тасралтгүй давхарга үүсэхээс зайлсхийхийн тулд шаталсан холболтоор (тоосгоны ажилтай төстэй, шаталсан зай ≥1/2 хавтангийн урттай) тавигдах ёстой.
Алхам 4: Засвар, үе мөчний эмчилгээ
Ачаалал ихтэй газруудад (жишээ нь, сэрээтэй ачааны тээврийн хэрэгсэл) хавтангуудыг дөрвөн өнцөгт, голд нь тэлэлтийн боолтоор (зай ≤600мм) хамгаална. Боолтны толгой нь хавтангийн гадаргуугаас 2-3 мм-ээс доош байх ёстой бөгөөд чигжээсээр битүүмжилсэн байх ёстой.
Самбарын холболтыг тусгай чигжээсээр дүүргэх эсвэл тохирох XPS туузыг нааж, дараа нь цоорхойг арилгахын тулд гөлгөр зүлгүүрээр (хүйтэн агаар гоожихоос сэргийлнэ).
Алхам 5: Хамгаалалтын давхаргыг суурилуулах
Шалыг суурилуулсны дараа XPS хавтангууд дээр 50-100 мм зузаантай нарийн дүүргэгч бетон хамгаалалтын давхарга (ган тороор бэхэлсэн) хийнэ. Дараагийн хэрэглээний үед даралтын улмаас хавтанг гэмтээхээс сэргийлэхийн тулд бат бэхийн шаардлага хангагдтал хатаана.
2. Хананд суурилуулах
Алхам 1: Субстрат бэлтгэх ба төлөвлөлтийн тэмдэглэгээ
Ханын дэвсгэрийг шалны адил бэлтгэ. Самбарын чиглэлийг (хэвтээ эсвэл босоо) тодорхойлохын тулд сүлжээний шугамыг тэмдэглэж, дээд ба доод хэсэгт тэлэлтийн үеийг нөөцлөх (10-20 мм өргөн, дараа нь чигжээсээр дүүргэнэ).
Алхам 2: XPS хавтанг холбох
Суулгацыг хананы ёроолоос эхлүүлнэ. Самбар бүрийн арын хэсэгт цавуу түрхэж, шаталсан холбоосоор суулгаж, тэгш өнцөгтийг тэгшлэгчээр шалгана уу (хүлцэл ≤3мм). Хоосон зай үүсэхээс сэргийлж тэгш бус хавтанг арилгаж, дахин байрлуул.
Алхам 3: Механик бэхэлгээ
3м-ээс дээш өндөртэй хананы хувьд самбар тус бүрийг 6-8 тэлэлтийн зангуугаар бэхлэнэ (хавтангийн ирмэгээс ≥50мм, ≤300мм зай). Бага температурт сулрахаас сэргийлэхийн тулд зангуу нь субстрат руу ≥50мм нэвтэрч байгаа эсэхийг шалгаарай.
Алхам 4: Хамтарсан битүүмжлэл, ан цаваас урьдчилан сэргийлэх
Холболтыг чигжээсээр дүүргэ. Шүлтэнд тэсвэртэй торон даавууг хананы бүх гадаргуу дээр түрхэж (өвөрний өргөн ≥100мм), дараа нь хагарахаас сэргийлж нойтон зуурмагаар (3-5мм зузаан) хучна.
3. Дээврийн суурилуулалт
Дээврийн угсралтын ажил нь газар дээрх хэрэглээтэй ижил төстэй процедурыг дагаж мөрддөг боловч ус зайлуулах налууг (≥2%) анхаарах шаардлагатай. Цөөрөмд орохоос сэргийлж усны урсгалын чиглэлд самбар тавих хэрэгтэй.
Дээвэр нь даацын шаардлага хангасан тохиолдолд нэмэлт тулгуур бэхэлгээ хийх эсвэл өндөр бат бэх шахмал полистирол хавтанг (шахалтын бат бэх ≥200кПа) сонгох шаардлагатай. Ус үл нэвтрэх ажлыг зохих ёсоор гүйцэтгэнэ (шахмал полистирол хавтан дээр ус үл нэвтрэх мембран тавих).
III. Гол анхаарах зүйлс
Чийгийн хамгаалалттай битүүмжлэл
Хэдийгээр XPS хавтан нь ус шингээх чадвар багатай (≤1%) боловч холбоосыг хатуу битүүмжлэх ёстой. Дулааны гүйцэтгэлийг доройтуулж болох чийг орохоос сэргийлж бүх цоорхой, шурагны нүх, хоолойн нэвтрэлтийг галд тэсвэртэй чигжээсээр дүүргэх ёстой.
Хана нь шал, дээвэртэй нийлж байгаа дотор болон гадна буланд булангийн торон даавуу эсвэл нэмэлт XPS туузыг суурилуулж, битүүмжлэл, хагарлын эсэргүүцлийг сайжруулна.
Бага температурт дасан зохицох чадвар
Цавуу, чигжээс нь хүйтэн нөхцөлд хэврэгших, салахаас сэргийлэхийн тулд бага температурт тохирсон бүтээгдэхүүн (-30 хэмээс доош температурыг тэсвэрлэх чадвартай) байх ёстой.
XPS хавтанг суурилуулсны дараа наалдамхай хатууралтыг хангахын тулд 24 цагийн турш (орчны температур ≥5 ° C) хөлдөхөөс зайлсхий.
Аюулгүй байдлын стандартууд
Операторууд XPS хавтангийн тоосоор амьсгалахгүйн тулд бээлий, маск өмсөх ёстой. Зүсэх явцад ил галаас хол байлга (XPS хавтан нь шатамхай бөгөөд галд тэсвэртэй эмчилгээ шаарддаг).
Өндөр ажил (хана, дээвэр) хийх үед унахаас сэргийлж хамгаалалтын бүс зүү.
Эдгээр алхмуудыг дагаснаар хүйтэн хадгалах байгууламжид XPS хавтанг найдвартай, агааргүй суурилуулж, хүйтэн алдагдлыг үр дүнтэй бууруулж, үйл ажиллагааны эрчим хүчний зарцуулалтыг бууруулна. Суурилуулалтын дараа дулааны гүйцэтгэлийн туршилтыг (жишээлбэл, дулааны зарцуулалтын тоолуур ашиглан) хийж, дизайны тодорхойлолтод нийцэж байгаа эсэхийг шалгана.
