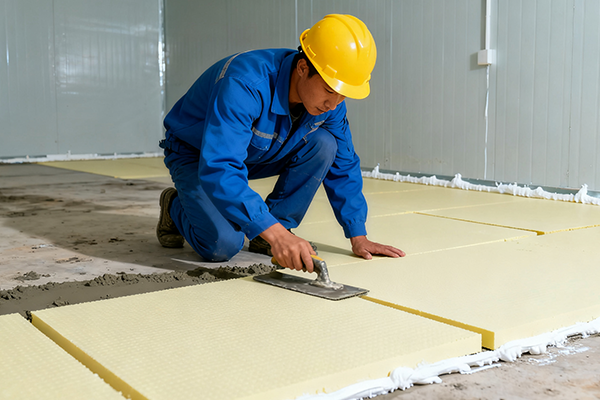

Het specificeren van isolatie onder platen vertegenwoordigt een cruciaal moment in de moderne bouw. Het is een kruispunt waar thermische prestaties, structurele integriteit en projectbudgetten samenkomen. Ontwerpprofessionals en aannemers worden elke dag geconfronteerd met een moeilijke evenwichtsoefening. Het teveel specificeren van de plaatdikte of druksterkte leidt routinematig tot enorme, onnodige materiaalkosten. Omgekeerd leidt het te weinig specificeren van deze materialen tot ernstige risico's op de lange termijn. U kunt te maken krijgen met thermische drift, fouten in de bouwvoorschriften en diepgewortelde vochtproblemen.
Wij bieden een gestructureerde oplossing om veilig met deze uitdagingen om te gaan. Ons raamwerk helpt u bij het bepalen van uw maat XPS-schuimplaatmaterialen gebaseerd op echte R-waarde-eisen. We houden rekening met specifieke verwarmingsopstellingen, zoals stralingsvloeren, en evalueren de werkelijke structurele belastingsspreiding. Door voorbij te gaan aan vereenvoudigde industriële aannames, kunt u de prestaties van gebouwen optimaliseren. Je leert hoe je thermische doelen kunt isoleren van structurele capaciteiten. Zo koopt u precies wat het gebouw nodig heeft, niets meer en niets minder.
Belangrijkste afhaalrestaurants
XPS levert ongeveer R-5 per inch op; standaard plaatvereisten dicteren gewoonlijk een dikte van 1 inch tot 2 inch, afhankelijk van de lokale klimaatzones.
Stralingsvloersystemen vereisen minimaal 2 tot 3 inch (R-10 tot R-15) om neerwaarts warmteverlies te voorkomen.
Verwar dikte niet met druksterkte. Beton verdeelt de belasting efficiënt; een bord van 15 psi of 25 psi is vaak structureel voldoende, waardoor de behoefte aan dikkere platen met ultrahoge druk teniet wordt gedaan.
Aanpassingen ter plaatse (bijvoorbeeld het scheuren van een 2-inch plaat zodat deze op een 1-inch-specificatie past) brengen de structurele vlakheid in gevaar en moeten worden vermeden ten gunste van aanpassingen aan de ondergrond.
De basislijn: de dikte van de XPS-schuimplaat afstemmen op de R-waardedoelstellingen
Uw eerste stap bij het specificeren van isolatie onder platen is het vaststellen van de thermische basisweerstand die vereist is door de wet en het klimaat. Naleving van de bouwvoorschriften dicteert minimale prestatiestatistieken. U moet de lokale energiecodes evalueren, met name de International Energy Conservation Code (IECC). De IECC bepaalt de strikte basisvereisten voor de R-waarde van de subplaten voor uw specifieke geografische regio. Het negeren van deze codes kan leiden tot mislukte inspecties en dure aanpassingen.
Professionals uit de sector vertrouwen op een standaardmaatstaf die bekend staat als de R-5-regel. Standaard geëxtrudeerd polystyreen (XPS) levert ongeveer R-5 per inch dikte. Deze voorspelbare thermische weerstand maakt berekeningen eenvoudig. U moet deze inherente capaciteit echter afstemmen op uw projectklimaat. Laten we eens kijken hoe dikte zich vertaalt naar toepassingen in de echte wereld in verschillende omgevingen.
Algemene configuraties
Het selecteren van de juiste configuratie voorkomt zowel energieverspilling als een opgeblazen budget. De meeste projecten vallen in een van de twee standaardcategorieën. Voordat u een keuze maakt, moet u de gebouwschil beoordelen.
1-inch platen (R-5): Deze dikte zorgt voor een fundamentele thermische onderbreking. Voor milde klimaten is dit vaak voldoende. Bouwers gebruiken het ook onder onverwarmde platen waar extreme vorst geen primaire zorg is. Het scheidt de koude aarde efficiënt van de betonplaat.
2-inch platen (R-10): Dit dient als de industriestandaard voor gematigde tot zware klimaten. Het helpt bij het bereiken van continue isolatie (CI)-conformiteit. Veel energiecodes schrijven een minimum van R-10 voor om grote warmteoverdracht naar de omringende bodem te voorkomen.
Hier is een referentietabel die standaardconfiguraties onder de plaat illustreert:
Dikte |
Geschatte R-waarde |
Primair toepassingsscenario |
Rol van continue isolatie (CI). |
1 inch |
R-5 |
Milde klimaten, onverwarmde bijgebouwen, eenvoudige thermische onderbrekingen. |
Biedt basisscheiding; voldoen mogelijk niet aan strikte commerciële codes. |
2 inch |
R-10 |
Gematigde tot koude klimaten, standaard residentiële kelders. |
Voldoet aan de standaard CI-codevereisten in veel IECC-zones. |
3 inch |
R-15 |
Ernstige koude zones, toepassingen met stralingsverwarming. |
Overtreft de standaardnaleving; zeer effectieve thermische barrière. |
R-waardestabiliteit op lange termijn (thermische drift)
We moeten de realiteit van isolatieveroudering aanpakken. Geëxtrudeerd polystyreen ervaart gedurende zijn levensduur een verslechtering van de R-waarde. Fabrikanten vangen tijdens de productie speciale blaasmiddelen op in de gesloten celstructuur. In de loop der jaren ontgassen deze blaasmiddelen geleidelijk en ontsnappen ze. Lucht vervangt ze. Dit fysieke proces, bekend als thermische drift, verlaagt langzaam de effectieve thermische weerstand.
Je kunt thermische drift niet negeren bij het ontwerpen van gebouwen die vijftig jaar meegaan. Als uw project strikte thermische prestaties over 20 jaar nastreeft, moet u dit verlies proactief compenseren. We raden ten zeerste aan om bij uw initiële dikteberekeningen rekening te houden met een veiligheidsmarge van 10%. Als u over twintig jaar absoluut gegarandeerde R-10-prestaties nodig heeft, zullen een iets dikkere specificatie of een conservatieve ontwerpbenadering de energie-efficiëntie van uw gebouw beschermen.
Stralende vloersystemen: waarom een maat groter nemen verplicht is
Verwarmde betonplaten brengen geheel andere thermodynamische uitdagingen met zich mee. Bij het installeren van stralingsverwarming kunt u niet vertrouwen op standaard isolatiebasislijnen. Deze systemen genereren actief warmte direct tegen de funderingsbasis. Deze dynamiek verandert drastisch de regels voor isolatiedikte.
Het neerwaartse warmteverliesprobleem
Stralingsverwarmingssystemen veranderen de interne thermodynamische dynamiek. Warmte verplaatst zich naar koude. Wanneer je een plaat opwarmt tot 75 graden Fahrenheit, wordt de bevroren wintergrond eronder een enorm thermisch vacuüm. Het systeem drijft warmte op agressieve wijze naar beneden in de koudere grond als deze niet voldoende wordt geblokkeerd. Zonder een robuuste barrière draait uw ketel of warmtepomp continu. U betaalt effectief om de aarde onder het gebouw te verwarmen.
Doeldikte voor Radiant
Omdat het temperatuurverschil zo extreem is, verschuiven de aanbevelingen voor de minimale dikte aanzienlijk. Het standaard 1-inch bord is niet langer voldoende. Voor stralende vloeren verschuift de minimale aanbeveling naar 2 tot 3 inch XPS. Hiermee wordt een cruciale R-10 tot R-15-rating bereikt. Deze verhoogde thermische weerstand stuitert de stralingsenergie terug naar boven in de woonruimte. Het dwingt de warmte om door de kamer te stralen in plaats van in de ondergrond te bloeden.
Integratievereisten
Alleen het toevoegen van dikte zal de koudebruggen niet stoppen. Warmte gedraagt zich als water; het vindt de weg van de minste weerstand. U moet het isolatiesysteem integraal integreren. Een goede detaillering onderscheidt een zeer efficiënte stralingsvloer van een middelmatige vloer. U moet de volgende cruciale stappen uitvoeren:
Thermische onderbrekingen aan de omtrek: U moet verticale randisolatie installeren. Warmte reist zijdelings door de plaat en ontsnapt naar buiten via de buitenste funderingsmuren. Een doorlopende verticale schuimomtrek stopt deze naar buiten gerichte koudebruggen.
Het afplakken van alle plaatnaden: Door de openingen tussen de isolatiepanelen kan de warmte naar beneden lekken. U moet alle plaatnaden afplakken met door de fabrikant goedgekeurde afdichtingstape. Dit zorgt voor totale thermische continuïteit over het gehele vloeroppervlak.
Gebruik van dempingsmembranen: Gebruik bij het inbedden van PEX-buizen in het beton dempingsmembranen. Ze beschermen de slangen, beheersen uitzetting en samentrekking en scheiden de verwarmingselementen verder van structurele wrijvingspunten.
Druksterkte versus dikte: de over-technische valstrik
Een enorme misvatting plaagt de bouwsector met betrekking tot de isolatiesterkte. Ingenieurs en architecten gaan er vaak van uit dat dikkere schuimpanelen inherent meer gewicht dragen. Dit fundamentele misverstand leidt rechtstreeks tot opgeblazen materiële budgetten. Tijdens de specificatiefase moet u de dikte loskoppelen van de druksterkte.
De ‘dikker is sterker’-mythe
We moeten een fundamentele productierealiteit verduidelijken. Het vergroten van de plaatdikte lost de vereisten voor hoge belasting niet inherent op. Druksterkte heeft betrekking op de schuimdichtheid, niet op de fysieke diepte. Een standaard 1-inch bord kan bijvoorbeeld worden vervaardigd bij 15 psi (bijvoorbeeld Foamular 150). Als alternatief kan exact dezelfde dikte van 1 inch worden geformuleerd bij 25 psi (bijvoorbeeld Foamular 250). Het specificeren van een 3-inch bord om simpelweg een rating van 25 psi te bereiken, is geldverspilling. U koopt onnodige thermische capaciteit alleen maar om een structurele behoefte veilig te stellen.
Werkelijke belastingverdeling
Om te begrijpen welke druksterkte je eigenlijk nodig hebt, moeten we naar de structuurfysica kijken. Veel oudere ontwerpen zijn gebaseerd op een vereenvoudigde aanname van 'driehoekige belastingoverdracht'. Dit model gaat uit van een drukhoek van 45 graden die direct naar beneden uitstraalt. Het suggereert dat het schuim het zwaarst te lijden heeft onder een zware puntbelasting. Deze veronderstelling is wetenschappelijk onjuist.
In plaats daarvan zouden we moeten verwijzen naar de Theorie van Platen op Elastische Funderingen . Een stijve betonplaat verdeelt de puntlasten over een opmerkelijk groot oppervlak. Stel je een vorkheftruck van 3.000 kg voor die over een magazijnvloer rijdt. De band drukt 8.000 lbs niet rechtstreeks op het schuim eronder. De betonplaat buigt lichtjes en verspreidt dat enorme gewicht over enkele vierkante meters van de onderbouw. De resulterende druk op elke vierkante centimeter schuim is ongelooflijk klein.
Kostenoptimalisatie
Door deze belastingspreiding te begrijpen, kunnen enorme kostenbesparingen worden gerealiseerd. De druk op de subplaten in de echte wereld is drastisch lager dan traditionele aannames suggereren. Met behulp van de elastische funderingstheorie ligt de werkelijke druk op het schuim vaak onder de 2 psi. Ondertussen zou het verouderde driehoekige model een belasting van 20 psi kunnen aannemen.
Kies niet uit blinde voorzichtigheid voor dikkere, hoogwaardige XPS-hogedrukplaten. Geef de exacte psi-waarde op die nodig is voor uw berekende verspreide belasting. Een standaardplaat van 15 psi of 25 psi biedt enorme structurele ondersteuning in combinatie met een goed ontworpen betonplaat. Door de drukspecificatie veilig te verlagen, kan tot 50% op de grondstofkosten worden bespaard zonder de structurele integriteit in gevaar te brengen.
Hier is een samenvattend diagram waarin theorieën over belastingberekening worden vergeleken:
Laadmodel |
Mechanica van lastoverdracht |
Typische berekende druk (8k lb belasting) |
Specificatie Resultaat |
Driehoekige lastoverdracht (verouderd) |
Er wordt uitgegaan van een directe neerwaartse krachtkegel van 45 graden. |
~ 20+ psi |
Leidt tot het overspecificatie van dure borden van 40-60 psi. |
Theorie van platen op elastische funderingen |
Houdt rekening met de stijfheid en brede verspreiding van beton. |
< 2 psi |
Maakt veilig gebruik van standaard 15-25 psi kosteneffectieve platen mogelijk. |
Vochtretentie en verdediging op systeemniveau
Omgevingen onder platen zijn notoir vochtig. De bodem geeft voortdurend waterdamp af. De grondwatertafels fluctueren. Een goede isolatie moet tientallen jaren bestand zijn tegen deze barre, verborgen omgeving. Geëxtrudeerd polystyreen presteert hier uitzonderlijk goed, maar je moet nog steeds de beperkingen ervan begrijpen.
Absorptie realiteiten
Fabrikanten brengen XPS terecht op de markt als zeer vochtbestendig. Het extrusieproces met gesloten cellen stoot vloeibaar water effectief af. Onafhankelijke veldtesten over een periode van vijftien jaar laten echter een genuanceerder realiteit zien. Wanneer het schuim wordt begraven onder zware omstandigheden met constante blootstelling aan vocht, kan het opgesloten vocht vasthouden. Gedurende anderhalf decennium infiltreert waterdamp langzaam de celwanden. Dit opgehoopte vocht verlaagt de effectieve R-waarde enigszins, omdat water de warmte veel sneller geleidt dan opgesloten lucht.
Compenseren via systeemontwerp
Je kunt dit probleem met het vasthouden van vocht niet oplossen door simpelweg meer schuim toe te voegen. Het vergroten van de dikte om vocht tegen te gaan is een inefficiënte strategie. In plaats daarvan moet u zich concentreren op een juiste holistische systeeminstallatie. Voor het bouwen van een veerkrachtige verdediging zijn meerdere lagen nodig.
Verdichte grindsubbasis: u moet een capillaire breuk onder het schuim creëren. Een dikke laag gewassen, verdicht grind zorgt voor cruciale drainage. Het voorkomt dat grondwater zich direct tegen de onderkant van de isolatiepanelen verzamelt.
Poly Vapor Diffusion Retarder: U moet het gebruik van een continue dampremmende laag verplicht stellen. Een polyethyleenplaat van minimaal 6 mil is standaard. Deze retarder plaats je direct boven of onder de xps-schuimplaat , afhankelijk van regionale droogvereisten en lokale bouwvoorschriften. Deze plastic folie blokkeert fysiek de dampmigratie, houdt het schuim droog en beschermt de R-waarde gedurende de levensduur van het gebouw.
Realiteiten in het veld: omgaan met materiaaltekorten en installatielimieten
Perfecte blauwdrukken overleven zelden het contact met de daadwerkelijke bouwplaats. De volatiliteit van de toeleveringsketen en voorraadlimieten dwingen vaak tot last-minute beslissingen. Hoe u met deze realiteiten in het veld omgaat, bepaalt het succes van uw funderingsstorting.
Het inkoopprobleem
Denk eens aan een veel voorkomend inkoopprobleem. Uw constructietekeningen specificeren planken van 1 inch, 25 psi voor een grote commerciële vloer. Donderdag staan de betonwagens op het programma. Lokale leveranciers hebben echter alleen 2-inch platen op voorraad. Ze hebben het 1-inch materiaal niet beschikbaar. De projectmanager staat onder enorme druk om de planning in beweging te houden. Wat gebeurt er daarna?
Het wijzigingsrisico
Een gevaarlijk instinct neemt het over. Werknemers proberen vaak het beschikbare materiaal aan te passen. We raden ten zeerste af om 2-inch planken in het veld te scheuren of doormidden te snijden om aan een 1-inch-specificatie te voldoen. Het horizontaal snijden van dikke panelen op een stoffige bouwplaats is vrijwel onmogelijk om nauwkeurig uit te voeren.
Veldscheuren levert zeer oneffen oppervlakken op. Er worden aanzienlijke arbeidsuren verspild. Belangrijker nog is dat het de uniforme ondersteuning die nodig is voor het storten van beton in gevaar brengt. Als de schuimbasis ongelijkmatig is, zal de gestorte betonplaat verschillende diktes ontwikkelen. Dit creëert onvoorspelbare spanningspunten, wat leidt tot structurele scheuren kort nadat de plaat is uitgehard.
De praktische draai
Je hebt een slimmer praktisch draaipunt nodig. Tast het isolatiemateriaal niet aan. Val het vuil aan. Als vanwege lokale beschikbaarheid dikkere platen moeten worden gebruikt, is de meest kosteneffectieve aanpassing ter plaatse het 2,5 cm dieper uitgraven van de ondergrond. Het verwijderen van een minimale laag samengedrukt vuil is veel veiliger dan proberen de vervaardigde dikte van de schuimplaat te veranderen. Deze strategie behoudt de structurele integriteit van de isolatie, verbetert uw totale R-waarde en houdt de betonplaat perfect uniform.
Conclusie
Het kiezen van de juiste onderplaatisolatie vereist een zorgvuldige analyse en geen giswerk. U moet de thermische behoeften scheiden van structurele aannames. Hierdoor worden onnodige uitgaven voorkomen en worden de bouwprestaties op lange termijn gegarandeerd.
Eindbeslissingskader: Kies uw dikte strikt op basis van de vereiste R-waarde. Houd rekening met uw specifieke klimaatzone en of u gebruik maakt van een type stralingsverwarming. Isoleer de druksterkte als een volledig afzonderlijke specificatiemetriek.
Bruikbare volgende stap 1: Bespreek de architectonische belastingaannames onmiddellijk met uw constructeur. Vraag hen om modellen voor belastingverdeling uit te voeren met behulp van de theorie van elastische funderingen, om er zeker van te zijn dat u uw psi-waarde niet te hoog specificeert.
Bruikbare volgende stap 2: Bevestig de inventaris van lokale leveranciers weken voordat u de diepte van uw greppels definitief maakt. Als u weet welk materiaal in de lokale schappen ligt, voorkomt u dat er op het laatste moment risicovolle wijzigingen in het veld moeten worden aangebracht.
Veelgestelde vragen
Vraag: Wat is de standaard R-waarde per inch XPS-schuimplaat?
A: Geëxtrudeerd polystyreen biedt een dikte van ongeveer R-5 per inch. Houd er echter rekening mee dat deze waarde in de loop van tientallen jaren enigszins kan afnemen als gevolg van thermische drift, omdat opgesloten blaasmiddelen langzaam ontsnappen en lucht deze vervangt.
Vraag: Kan ik EPS of Polyiso gebruiken in plaats van XPS onder een plaat?
EEN: Ja. Geëxpandeerd polystyreen (EPS) is kosteneffectiever en behoudt de R-waarde na verloop van tijd goed, maar vereist een grotere dikte om aan de thermische doelen te voldoen. Polyisocyanuraat (Polyiso) biedt een hogere R-waarde per inch, maar heeft hogere kosten en gedraagt zich anders bij vocht.
Vraag: Heb ik nog steeds een dampremmende laag nodig als ik 2-inch XPS gebruik?
EEN: Ja. Hoewel de gesloten celstructuur als vochtvertrager fungeert, vereisen bouwvoorschriften en best practices nog steeds een speciale dampscherm van polyethyleen. Deze plastic folie van 6 mil voorkomt dat agressieve grondvochtmigratie in het beton dringt.
