La spécification de l’isolation sous les dalles représente un moment critique dans la construction moderne. Il s’agit d’un carrefour où les performances thermiques, l’intégrité structurelle et les budgets des projets entrent en collision. Les professionnels du design et les entrepreneurs sont confrontés chaque jour à un difficile exercice d’équilibre. Une épaisseur de panneau ou une résistance à la compression excessive entraîne régulièrement des coûts de matériaux énormes et inutiles. À l’inverse, une sous-spécification de ces matériaux crée de graves risques à long terme. Vous pourriez être confronté à une dérive thermique, à des défaillances du code du bâtiment et à des problèmes d’humidité profondément enracinés.
Nous proposons une solution structurée pour relever ces défis en toute sécurité. Notre framework vous aide à dimensionner votre Matériaux en panneaux de mousse xps basés sur de véritables exigences de valeur R. Nous tenons compte des configurations de chauffage spécifiques, telles que les planchers radiants, et évaluons la dispersion réelle des charges structurelles. En dépassant les hypothèses simplifiées de l’industrie, vous pouvez optimiser les performances des bâtiments. Vous apprendrez à isoler les cibles thermiques des capacités structurelles. Cela garantit que vous achetez exactement ce dont le bâtiment a besoin, ni plus ni moins.
Points clés à retenir
XPS fournit environ R-5 par pouce ; les exigences standard des dalles imposent généralement des épaisseurs de 1 à 2 pouces en fonction des zones climatiques locales.
Les systèmes de plancher radiant nécessitent un minimum de 2 à 3 pouces (R-10 à R-15) pour éviter les pertes de chaleur vers le bas.
Ne confondez pas épaisseur et résistance à la compression. Le béton disperse efficacement la charge ; une planche de 15 psi ou 25 psi est souvent structurellement suffisante, éliminant ainsi le besoin de planches plus épaisses et à ultra haute pression.
Les modifications sur le terrain (par exemple, déchirer une planche de 2 pouces pour l'adapter à une spécification de 1 pouce) compromettent la planéité structurelle et doivent être évitées au profit d'ajustements du niveau de fondation.
La ligne de base : faire correspondre l'épaisseur du panneau de mousse XPS aux objectifs de valeur R

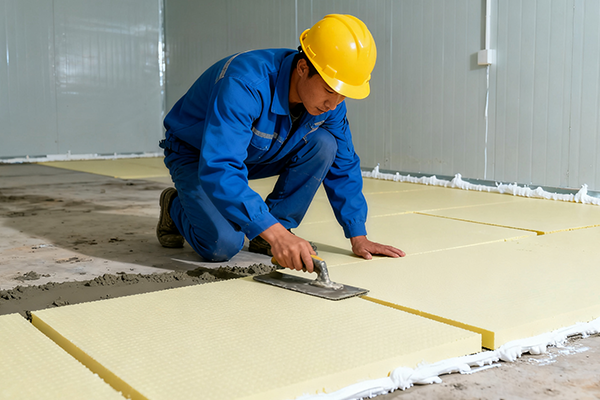

Votre première étape dans la spécification de l’isolation sous dalle consiste à établir la résistance thermique de base requise par la loi et le climat. La conformité au code du bâtiment dicte des mesures de performances minimales. Vous devez évaluer les codes énergétiques locaux, en particulier le Code international de conservation de l’énergie (IECC). L'IECC détermine les exigences strictes de base en matière de valeur R pour les sous-dalles pour votre région géographique spécifique. Ignorer ces codes peut conduire à des inspections ratées et à des rénovations coûteuses.
Les professionnels du secteur s'appuient sur une mesure standard connue sous le nom de règle R-5. Le polystyrène extrudé standard (XPS) fournit environ R-5 par pouce d'épaisseur. Cette résistance thermique prévisible rend les calculs simples. Cependant, vous devez aligner cette capacité inhérente sur le climat de votre projet. Voyons comment l'épaisseur se traduit dans des applications réelles dans différents environnements.
Configurations courantes
La sélection de la bonne configuration évite à la fois le gaspillage d’énergie et l’augmentation du budget. La plupart des projets appartiennent à l'une des deux catégories standards. Vous devez évaluer l’enveloppe du bâtiment avant de choisir.
Planches de 1 pouce (R-5) : Cette épaisseur fournit une rupture de pont thermique de base. C’est souvent suffisant pour les climats doux. Les constructeurs l’utilisent également sous des dalles non chauffées où le soulèvement extrême dû au gel n’est pas une préoccupation majeure. Il sépare efficacement la terre froide de la dalle de béton.
Planches de 2 pouces (R-10) : Cela sert de norme industrielle pour les climats modérés à sévères. Il permet d’atteindre la conformité à l’isolation continue (CI). De nombreux codes énergétiques exigent un minimum de R-10 pour éviter un transfert de chaleur important dans le sol environnant.
Voici un tableau de référence illustrant les configurations standards sous dalle :
Épaisseur |
Valeur R estimée |
Scénario d'application principal |
Rôle de l'isolation continue (CI) |
1 pouce |
R-5 |
Climats doux, dépendances non chauffées, coupures thermiques simples. |
Fournit une séparation de base ; peuvent ne pas répondre à des codes commerciaux stricts. |
5 centimètres |
R-10 |
Climats modérés à froids, sous-sols résidentiels standards. |
Répond aux exigences standard du code CI dans de nombreuses zones IECC. |
3 pouces |
R-15 |
Zones froides sévères, applications de chauffage radiant. |
Dépasse la conformité aux normes ; barrière thermique très efficace. |
Stabilité de la valeur R à long terme (dérive thermique)
Nous devons faire face à la réalité du vieillissement de l’isolation. Le polystyrène extrudé subit une dégradation de sa valeur R au cours de sa durée de vie. Les fabricants emprisonnent des agents gonflants spéciaux à l’intérieur de la structure à cellules fermées pendant la production. Au fil des années, ces agents gonflants dégagent progressivement des gaz et s'échappent. L'air les remplace. Ce processus physique, appelé dérive thermique, diminue lentement la résistance thermique effective.
On ne peut pas ignorer la dérive thermique lors de la conception de bâtiments destinés à durer cinquante ans. Si votre projet vise une performance thermique stricte sur 20 ans, vous devez compenser cette perte de manière proactive. Nous vous recommandons fortement de prendre en compte une marge de sécurité de 10 % dans vos calculs d'épaisseur initiaux. Si vous avez absolument besoin d'une performance R-10 garantie dans deux décennies, une spécification légèrement plus épaisse ou une approche de conception conservatrice protégera l'efficacité énergétique de votre bâtiment.
Systèmes de plancher radiant : pourquoi le dimensionnement est obligatoire
Les dalles de béton chauffées présentent des défis thermodynamiques totalement différents. Vous ne pouvez pas vous fier aux lignes de base d’isolation standard lors de l’installation d’un chauffage radiant. Ces systèmes génèrent activement de la chaleur directement contre la base des fondations. Cette dynamique change radicalement les règles d’engagement sur l’épaisseur de l’isolant.
Le problème de la perte de chaleur vers le bas
Les systèmes de chauffage radiant modifient la dynamique thermodynamique interne. La chaleur se déplace vers le froid. Lorsque vous réchauffez une dalle à 75 degrés Fahrenheit, le sol gelé en hiver se transforme en un énorme vide thermique. Le système chasse de manière agressive la chaleur vers le sol plus froid s’il n’est pas correctement bloqué. Sans barrière robuste, votre chaudière ou pompe à chaleur fonctionnera en continu. Vous paierez effectivement pour chauffer la terre sous le bâtiment.
Épaisseur cible pour Radiant
Parce que la différence de température est si extrême, les recommandations d’épaisseur minimale changent considérablement. La planche standard de 1 pouce n’est plus adéquate. Pour les planchers radiants, la recommandation minimale passe à 2 à 3 pouces de XPS. Cela permet d’obtenir une note cruciale R-10 à R-15. Cette résistance thermique élevée renvoie l’énergie radiante vers le haut dans l’espace de vie. Cela force la chaleur à rayonner à travers la pièce plutôt que de s’infiltrer dans le sol de fondation.
Exigences d'intégration
L’ajout d’épaisseur à lui seul n’arrêtera pas les ponts thermiques. La chaleur se comporte comme l’eau ; il trouve le chemin de moindre résistance. Vous devez intégrer le système d’isolation de manière globale. Des détails appropriés séparent un plancher radiant très efficace d’un plancher médiocre. Vous devez aborder les étapes critiques suivantes :
Rupture thermique périmétrique : Vous devez installer une isolation de bordure verticale. La chaleur circule latéralement à travers la dalle et s’échappe vers l’extérieur par les murs de fondation extérieurs. Un périmètre de mousse vertical continu stoppe ce pont thermique vers l'extérieur.
Coller toutes les coutures des panneaux : les espaces entre les panneaux isolants permettent à la chaleur de s'échapper vers le bas. Vous devez coller toutes les coutures des panneaux à l'aide du ruban d'étanchéité approuvé par le fabricant. Cela garantit une continuité thermique totale sur toute l’empreinte.
Utilisation de membranes amortissantes : lors de l'intégration de tubes PEX dans le béton, utilisez des membranes amortissantes. Ils protègent les tubes, gèrent la dilatation et la contraction et séparent davantage les éléments chauffants des points de friction structurels.
Résistance à la compression ou épaisseur : le piège de la sur-ingénierie
Une idée fausse très répandue sévit dans le secteur de la construction concernant la résistance de l’isolation. Les ingénieurs et les architectes supposent souvent que les panneaux de mousse plus épais supportent intrinsèquement plus de poids. Ce malentendu fondamental conduit directement à des budgets matériels gonflés. Vous devez dissocier l'épaisseur de la résistance à la compression lors de la phase de spécification.
Le mythe « Plus épais est plus fort »
Nous devons clarifier une réalité manufacturière fondamentale. L’augmentation de l’épaisseur des panneaux ne résout pas en soi les exigences de charges élevées. La résistance à la compression est liée à la densité de la mousse et non à sa profondeur physique. Par exemple, une planche standard de 1 pouce peut être fabriquée à 15 psi (par exemple, Foamular 150). Alternativement, exactement la même épaisseur de 1 pouce peut être formulée à 25 psi (par exemple, Foamular 250). Spécifier une carte de 3 pouces simplement pour atteindre une pression nominale de 25 psi gaspille de l'argent. Vous achetez une capacité thermique inutile simplement pour garantir une exigence structurelle.
Dispersion réelle de la charge
Pour comprendre de quel indice de compression vous avez réellement besoin, nous devons examiner la physique des structures. De nombreuses conceptions plus anciennes reposent sur une hypothèse simplifiée de « transfert de charge triangulaire ». Ce modèle suppose un angle de pression de 45 degrés rayonnant directement vers le bas. Cela suggère que la mousse subit le poids d’une lourde charge ponctuelle. Cette hypothèse est scientifiquement erronée.
Nous devrions plutôt faire référence à la théorie des plaques sur fondations élastiques . Une dalle de béton rigide répartit les charges ponctuelles sur une zone remarquablement large. Imaginez un chariot élévateur de 8 000 lb traversant le sol d’un entrepôt. Le pneu n’appuie pas 8 000 lb directement sur la mousse située en dessous. La dalle de béton se plie légèrement et répartit cet immense poids sur plusieurs pieds carrés de la sous-base. La pression qui en résulte sur un seul centimètre carré de mousse est incroyablement faible.
Optimisation des coûts
Comprendre cette dispersion de charge permet de réaliser d’énormes économies. Les pressions réelles sous la dalle sont considérablement inférieures à ce que suggèrent les hypothèses traditionnelles. En utilisant la théorie des fondations élastiques, la pression réelle sur la mousse est souvent inférieure à 2 psi. Pendant ce temps, le modèle triangulaire obsolète pourrait assumer une charge de 20 psi.
N'utilisez pas par défaut des cartes XPS haute pression plus épaisses et de qualité supérieure par prudence aveugle. Spécifiez la valeur psi exacte nécessaire pour votre charge dispersée calculée. Un panneau standard de 15 psi ou 25 psi fournit un énorme support structurel lorsqu'il est associé à une dalle de béton correctement conçue. Réduire la spécification de pression en toute sécurité peut permettre d'économiser jusqu'à 50 % sur les coûts des matières premières sans compromettre l'intégrité structurelle.
Voici un tableau récapitulatif comparant les théories de calcul de charge :
Charger le modèle |
Mécanique du transfert de charge |
Pression calculée typique (charge de 8 000 livres) |
Résultat de la spécification |
Transfert de charge triangulaire (obsolète) |
Suppose un cône de force descendant direct de 45 degrés. |
~ 20+ psi |
Conduit à des spécifications excessives de cartes coûteuses de 40 à 60 psi. |
Théorie des plaques sur fondations élastiques |
Rend compte de la rigidité et de la large distribution du béton. |
< 2 psi |
Permet une utilisation sûre de cartes économiques standard de 15 à 25 psi. |
Rétention d'humidité et défenses au niveau du système
Les environnements sous les dalles sont notoirement humides. Le sol libère constamment de la vapeur d’eau. Les nappes phréatiques fluctuent. Une bonne isolation doit résister à cet environnement difficile et caché pendant des décennies. Le polystyrène extrudé fonctionne ici exceptionnellement bien, mais il faut encore comprendre ses limites.
Réalités d’absorption
Les fabricants commercialisent à juste titre le XPS comme étant très résistant à l’humidité. Son processus d’extrusion à cellules fermées repousse efficacement l’eau liquide. Cependant, des tests indépendants sur le terrain menés sur 15 ans révèlent une réalité plus nuancée. Lorsqu’elle est enterrée dans des conditions difficiles avec une exposition constante à l’humidité, la mousse peut retenir l’humidité emprisonnée. En une quinzaine d’années, la vapeur d’eau s’infiltre lentement dans les parois cellulaires. Cette humidité accumulée réduit légèrement sa valeur R effective, car l'eau conduit la chaleur beaucoup plus rapidement que l'air emprisonné.
Compensation via la conception du système
Vous ne pouvez pas résoudre ce problème de rétention d’humidité en ajoutant simplement plus de mousse. Augmenter l'épaisseur pour lutter contre l'humidité est une stratégie inefficace. Au lieu de cela, vous devez vous concentrer sur une installation holistique appropriée du système. Construire une défense résiliente nécessite plusieurs niveaux.
Sous-couche de gravier compacté : Vous devez créer une cassure capillaire sous la mousse. Une épaisse couche de gravier lavé et compacté assure un drainage crucial. Il empêche les eaux souterraines de s’accumuler directement contre le bas des panneaux isolants.
Retardateur de diffusion de vapeur Poly : Vous devez imposer l'utilisation d'un pare-vapeur continu. Une feuille de polyéthylène d’au moins 6 mil est standard. Vous placez ce ralentisseur directement au-dessus ou en dessous du Panneau de mousse xps , en fonction des exigences régionales de séchage et des codes du bâtiment locaux. Cette feuille de plastique bloque physiquement la migration des vapeurs, gardant la mousse sèche et protégeant sa valeur R pendant toute la durée de vie du bâtiment.
Réalités sur le terrain : gérer les pénuries de matériaux et les limites d'installation
Les plans parfaits survivent rarement au contact avec le chantier réel. La volatilité de la chaîne d'approvisionnement et les limites des stocks obligent souvent à prendre des décisions de dernière minute. La façon dont vous gérez ces réalités sur le terrain détermine le succès de votre fondation.
Le problème des achats
Prenons un problème d’approvisionnement très courant. Vos dessins de construction spécifient des planches de 1 pouce, 25 psi pour un grand sol commercial. Les camions de béton sont prévus jeudi. Cependant, les fournisseurs locaux ne stockent que des planches de 2 pouces. Ils n'ont pas le matériau de 1 pouce disponible. Le chef de projet fait face à une immense pression pour maintenir le calendrier. Que se passe-t-il ensuite ?
Le risque de modification
Un instinct dangereux prend le dessus. Les travailleurs essaient souvent de modifier le matériel disponible. Nous vous déconseillons fortement de déchirer sur le terrain ou de couper des planches de 2 pouces en deux pour correspondre à une spécification de 1 pouce. Trancher des panneaux épais horizontalement sur un chantier poussiéreux est pratiquement impossible à réaliser avec précision.
Le déchirement sur le terrain produit des surfaces très inégales. Cela fait perdre des heures de travail importantes. Plus important encore, cela compromet le support uniforme requis pour le coulage du béton. Si la base en mousse est inégale, la dalle de béton coulée développera des épaisseurs variables. Cela crée des points de contrainte imprévisibles, conduisant à des fissures structurelles peu de temps après le durcissement de la dalle.
Le pivot pratique
Vous avez besoin d’un pivot pratique plus intelligent. Ne pas attaquer le matériau isolant. Attaquez la saleté. Si vous êtes obligé d'utiliser des planches plus épaisses en raison de la disponibilité locale, l'ajustement sur le terrain le plus rentable consiste à creuser le sol de fondation 1 pouce plus profondément. Il est bien plus sûr d'enlever une couche minimale de saleté compactée que de tenter de modifier l'épaisseur fabriquée du panneau de mousse. Cette stratégie préserve l’intégrité structurelle de l’isolation, améliore votre valeur R totale et maintient la dalle de béton parfaitement uniforme.
Conclusion
Choisir la bonne isolation sous dalle nécessite une analyse minutieuse et non des conjectures. Vous devez séparer les besoins thermiques des hypothèses structurelles. Cela évite des dépenses inutiles tout en garantissant la performance du bâtiment à long terme.
Cadre de décision final : choisissez votre épaisseur strictement en fonction de la valeur R requise. Tenez compte de votre zone climatique spécifique et si vous utilisez un type de chauffage radiant. Isolez la résistance à la compression en tant que mesure de spécification complètement distincte.
Actionnable Étape suivante 1 : Examinez immédiatement les hypothèses de charges architecturales avec votre ingénieur en structure. Demandez-leur d'exécuter des modèles de dispersion de charge en utilisant la théorie des fondations élastiques pour vous assurer que vous ne spécifiez pas trop votre indice psi.
Actionnable prochaine étape 2 : confirmez l'inventaire du fournisseur local des semaines avant de finaliser la profondeur de vos tranchées. Savoir quel matériel se trouve sur les étagères locales évite les modifications risquées de dernière minute sur le terrain.
FAQ
Q : Quelle est la valeur R standard par pouce du panneau de mousse XPS ?
R : Le polystyrène extrudé fournit environ R-5 par pouce d'épaisseur. Cependant, vous devez noter que cette valeur peut légèrement diminuer au fil des décennies en raison de la dérive thermique, car les agents gonflants piégés s'échappent lentement et l'air les remplace.
Q : Puis-je utiliser du EPS ou du Polyiso au lieu du XPS sous une dalle ?
R : Oui. Le polystyrène expansé (PSE) est plus rentable et conserve bien sa valeur R dans le temps, mais nécessite une plus grande épaisseur pour correspondre aux objectifs thermiques. Le polyisocyanurate (Polyiso) offre une valeur R par pouce plus élevée, mais son coût est élevé et se comporte différemment en présence d'humidité.
Q : Ai-je quand même besoin d’un pare-vapeur si j’utilise un XPS de 2 pouces ?
R : Oui. Même si la structure à cellules fermées agit comme un pare-humidité, les codes du bâtiment et les meilleures pratiques exigent toujours un pare-vapeur dédié en polyéthylène. Cette feuille de plastique de 6 mil empêche la migration agressive de l'humidité du sol de pénétrer dans le béton.
