اندرونی اور بیرونی دیوار کی موصلیت کے جھاگ پینلز کو مختلف نئی اور موجودہ عمارتوں میں وسیع پیمانے پر اطلاق ملتا ہے ، نیز بیرونی اور اندرونی دیوار کی موصلیت کے لئے تزئین و آرائش کے منصوبوں کو بھی۔ وہ عمارتوں کے اندر تھرمل موصلیت کی کارکردگی اور راحت کی سطح میں خاطر خواہ اضافہ پیش کرتے ہیں ، جبکہ بیک وقت توانائی کی کھپت میں کمی میں مدد کرتے ہیں۔ یہ توانائی کے تحفظ اور اخراج میں کمی کے عالمی اقدامات کے ساتھ ساتھ سبز عمارت کی ترقی کی طرف موجودہ رجحان کے ساتھ ہم آہنگ ہے۔ اس طرح کے پینل کو رہائشی ، تجارتی اور عوامی تعمیرات سمیت متنوع شعبوں میں استعمال کیا جاتا ہے۔
جسمانی اور مکینیکل خصوصیات
آئٹم
یونٹ
کارکردگی
ہموار سطح
x150
x200
x250
x300
x400
x450
x500
کمپریسی طاقت
کے پی اے
≥150
≥200
≥250
≥300
≥400
≥450
≥500
سائز
لمبائی
ملی میٹر
1200/2000/2400/2440
چوڑائی
ملی میٹر
600/900/1200
موٹائی
ملی میٹر
10/20/25/30/40/50/60/70/80/100
پانی کے جذب کی شرح ، واٹر سیپج 96h
٪ (حجم کا حصہ)
.01.0
.01.0
جی بی/ٹی 10295-2008 تھرمل چالکتا
اوسط درجہ حرارت 25 ℃
ڈبلیو/(ایم کے)
.0.034
.0.033
کثافت
کلوگرام/m³
28-38
تبصرہ
مصنوعات کا سائز ، کثافت ، کمپریسی طاقت ، تھرمل چالکتا سپورٹ حسب ضرورت
مصنوعات کا فائدہ

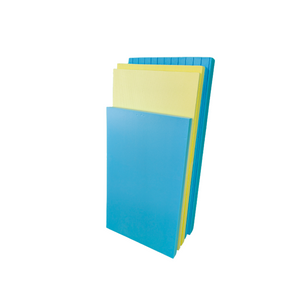

1. عمدہ تھرمل کارکردگی: ایکس پی ایس (ایکسٹروڈڈ پولی اسٹیرن) فوم بورڈ میں ایک اعلی قیمت ہے ، جس کا مطلب ہے کہ یہ موثر تھرمل موصلیت فراہم کرتا ہے۔ اس سے آرام دہ اور پرسکون اندرونی درجہ حرارت برقرار رکھنے اور حرارتی اور ٹھنڈک کے ل energy توانائی کی کھپت کو کم کرنے میں مدد ملتی ہے۔
2. نمی کی مزاحمت: ایکس پی ایس جھاگ بورڈ نمی کے خلاف مزاحم ہیں ، جس سے وہ اندرونی اور بیرونی دونوں ایپلی کیشنز کے لئے موزوں ہیں۔ یہ پراپرٹی دیواروں میں نمی کی دراندازی کو روکنے میں مدد کرتی ہے ، جو وقت کے ساتھ سڑنا ، پھپھوندی اور ساختی نقصان کا سبب بن سکتی ہے۔
3. استحکام اور لمبی عمر: ایکس پی ایس جھاگ بورڈ وقت کے ساتھ ساتھ ہراس کے خلاف انتہائی پائیدار اور مزاحم ہیں۔ وہ موصلیت کے نظام کی طویل مدتی کارکردگی اور استحکام کو یقینی بناتے ہوئے پانی یا سڑ کو جذب نہیں کرتے ہیں۔
4. آسان تنصیب: ایکس پی ایس جھاگ بورڈ ہلکا پھلکا اور ہینڈل کرنے میں آسان ہیں ، جس سے تنصیب نسبتا straight سیدھا ہو۔ ان کا سائز آسانی سے کاٹا جاسکتا ہے اور جگہ میں لگایا جاسکتا ہے ، جس سے تنصیب کا وقت اور مزدوری کے اخراجات کم ہوسکتے ہیں۔
5. پتلی پروفائلز: کچھ دوسرے موصلیت کے مواد کے مقابلے میں ، ایکس پی ایس جھاگ بورڈ پتلی پروفائلز میں اعلی تھرمل مزاحمت پیش کرتے ہیں۔ یہ ان حالات میں فائدہ مند ثابت ہوسکتا ہے جہاں جگہ محدود ہو ، جیسے موجودہ عمارتوں کو دوبارہ تیار کرنا یا محدود موٹائی کے ساتھ دیواریں تعمیر کرنا۔
6. آگ کے خلاف مزاحمت: ایکس پی ایس فوم بورڈ فطری طور پر آگ سے مزاحم ہیں اور عمارتوں کی آگ کی حفاظت کو بہتر بنانے میں مدد کرسکتے ہیں۔ ان کے پاس شعلہ پھیلاؤ اور دھواں کی نشوونما کی درجہ بندی کم ہے ، جس سے کسی واقعے کی صورت میں آگ کے پھیلنے کے خطرے کو کم کیا جاتا ہے۔
7. استرتا: XPS جھاگ بورڈ اندرونی اور بیرونی موصلیت کے دونوں ایپلی کیشنز کے لئے استعمال کیے جاسکتے ہیں ، جس میں عمارت کے ڈیزائن اور تعمیر میں استرتا کی پیش کش کی جاسکتی ہے۔ وہ بیرونی حصے میں سائڈنگ ، کلیڈنگ ، یا اسٹکو کے نیچے ، اور اندرونی حصے میں دیواروں کے اندر انسٹال ہوسکتے ہیں ، جو عمارت کے پورے لفافے میں مستقل تھرمل کارکردگی فراہم کرتے ہیں۔
8. ماحولیاتی فوائد: XPS جھاگ بورڈ ری سائیکل ہیں اور کم ماحولیاتی اثرات کے ساتھ تیار کیے جاسکتے ہیں۔ مزید برآں ، ان کی اعلی تھرمل کارکردگی عمارت کی عمر کے دوران توانائی کی بچت اور گرین ہاؤس گیسوں کے اخراج کو کم کرنے میں معاون ثابت ہوسکتی ہے۔
پروڈکٹ استعمال کرتا ہے
یہاں پیکیجنگ مشینری کے چار مخصوص ایپلیکیشن منظرنامے ہیں:
1 、 کولڈ اسٹوریج کولڈ چین موصلیت
2 、 چھت کی موصلیت کی تعمیر
3 、 اسٹیل کی ساخت کی چھت
4 、 دیوار کی موصلیت کی تعمیر
5 、 زمینی نمی سازی کی تعمیر
6 、 مربع گراؤنڈ
7 ، گراؤنڈ فراسٹ کنٹرول
8 ، مرکزی ائر کنڈیشنگ وینٹیلیشن ڈکٹ
9 ، ہوائی اڈے کے رن وے ہیٹ موصلیت کی پرت
10 ، تیز رفتار ریلوے روڈ بیڈ ، وغیرہ۔
پروڈکٹ آپریٹ گائیڈ
1. موثر تھرمل موصلیت: ایکسٹراڈ پلاسٹک بورڈ کی اندرونی اور بیرونی دیوار کی موصلیت الٹرا تھرمل چالکتا پر فخر کرتی ہے۔ یہ خصوصیت سرد سردیوں کے دوران گرم جوشی کو برقرار رکھنے میں مدد کرتی ہے اور گرم گرمیوں کے دوران زیادہ گرمی کو برقرار رکھتی ہے۔ اس کے نتیجے میں ، یہ ائر کنڈیشنگ اور حرارتی نظام پر عمارت کے انحصار کو نمایاں طور پر کم کرتا ہے ، جس سے توانائی کی کارکردگی میں اضافہ ہوتا ہے۔
2. اعلی ساختی طاقت: اس کے مخصوص بند سیل ہنیکومب ڈھانچے کی بدولت ، بے نقاب پلاسٹک بورڈ قابل ذکر کمپریسی طاقت اور اثر مزاحمت کی نمائش کرتا ہے۔ چاہے بیرونی دباؤ کا سامنا کرنا پڑے یا داخلی قوتوں کا سامنا کرنا پڑتا ہے ، یہ ہوا کے بوجھ اور بیرونی دباؤ کا مؤثر طریقے سے مقابلہ کرتے ہوئے توسیع شدہ ادوار میں مستحکم شکل کو برقرار رکھتا ہے۔
3۔ واٹر پروف اور نمی مزاحم: اس کی غیر جذباتی نوعیت نمی کی دراندازی کے خلاف موثر رکاوٹ کا کام کرتی ہے۔ یہ پراپرٹی بیرونی دیواروں کو بارش کے کٹاؤ سے محفوظ رکھتی ہے اور داخلی دیواروں کے لئے اندرونی نمی کو کم کرتی ہے ، جس سے دیوار کی طویل سالمیت اور عمارت کی لمبی عمر کو یقینی بنایا جاتا ہے۔
4. غیر معمولی استحکام: درجہ حرارت کے اتار چڑھاو کی وجہ سے حد سے زیادہ سنکچن یا توسیع کے خطرات کو کم سے کم درجہ حرارت کے مختلف حالات میں غیر معمولی پلاسٹک پینل مستقل جہتی استحکام کو برقرار رکھتے ہیں۔ یہ خصوصیت طویل مدتی ساختی سالمیت کو یقینی بناتے ہوئے وال کریکنگ یا اسپالنگ جیسے مسائل کو روکتی ہے۔
5. آسان تنصیب: ہلکا پھلکا اور آسانی سے مرضی کے مطابق ، ایکسٹراڈ پلاسٹک بورڈ آسان تنصیب کی سہولت فراہم کرتے ہیں۔ وہ دیوار کے مختلف طول و عرض کو فٹ کرنے اور بانڈنگ ، اینکرنگ ، یا دیگر طریقوں کے ذریعے تیزی سے انسٹال کرنے ، تعمیراتی عمل کو ہموار کرنے اور مزدوری کے اخراجات کو کم کرنے کے لئے تیار کیے جاسکتے ہیں۔
6. ماحولیاتی استحکام: پریمیم ایکسٹروڈڈ پلاسٹک پینل بغیر کسی نقصان دہ مادے کے تیار کیے جاتے ہیں ، جو جدید توانائی کی بچت اور ماحول دوست تعمیراتی معیار کے مطابق ہیں۔ استعمال کے بعد طویل عمر اور ری سائیکلیبلٹی کے ساتھ ، وہ پائیدار عمارت کے طریقوں اور ماحولیاتی تحفظ میں حصہ ڈالتے ہیں۔
