Која је најскупља „мала грешка“ у пројекту хладњаче? Често нису у питању компресор, врата или команде – то је одабир приступа изолацији који полако губи перформансе како влага, оптерећење и термални циклуси узимају свој данак. Ако ваш термални омотач не ради, не плаћате га само једном – плаћате га сваки сат, у рачунима за енергију, управљању ледом, застојима и поправкама.
Конструкција хладњача је јединствено оштра за грађевинске материјале. Температуре испод нуле, агресивно прање, висока унутрашња влажност и константан саобраћај виљушкара стварају савршен тест стреса за изолационе системе. Зато избор изолације није одлука о роби – то је одлука о управљању ризиком.
У овом посту ћете научити зашто се КСПС пена са затвореним ћелијама широко користи у изградњи хладњаче, како се понаша у стварним апликацијама (посебно на подовима) и како да је упоредите са другим опцијама изолације користећи практичне критеријуме за избор, табеле у стилу података и контролне листе фокусиране на пројекат.
Кеи Такеаваи
Ако вам је потребна изолација која балансира топлотне перформансе, отпорност на влагу и чврстоћу на притисак—нарочито у подовима замрзивача, периметрима и другим зонама са високом влагом/високим оптерећењем—КСПС пена са затвореним ћелијама је један од најпоузданијих избора у изградњи хладњаче. Најбољи резултати долазе из упаривања одговарајуће КСПС класе и дебљине са исправним детаљима спојева, стратегијом контроле паре и дизајном оптерећења.
Зашто изолација хладњаче не успе
Хладне складишта појачавају три механизма квара који могу остати скривени у нормалним зградама:
Улазак влаге и кондензација
Топли, влажни ваздух природно жели да мигрира ка хладним површинама.
Када се водена пара кондензује унутар склопова, перформансе изолације могу деградирати и материјали се могу погоршати.
Формирање леда и оштећења од мраза
Кондензована вода може да се смрзне, прошири и створи механичка оштећења.
У подовима, замрзнута тла могу допринети подизању и пуцању.
Механичка оптерећења и дуготрајна компресија
Регали за палете, виљушкари и трајна оптерећења могу сабити изолацију испод плоча.
Компресија ствара празнине, неравне плоче, напукнуте спојеве и топлотне мостове - од којих сваки повећава добијање топлоте.
„Добра“ изолација хладњаче чини више од оглашавања Р-вредности. Одржава перформансе под изложеношћу влази, остаје димензионално стабилан под температурним градијентима и отпоран је на дуготрајну деформацију под оптерећењем. Управо се ту истиче КСПС пена затворених ћелија.
Шта је КСПС пена са затвореним ћелијама
КСПС пена са затвореним ћелијама је екструдирана полистиренска изолација произведена са претежно затвореном ћелијском структуром. Део „затворених ћелија“ је критичан: затворене ћелије смањују путеве за апсорпцију воде и помажу у очувању перформанси изолације у влажним срединама или окружењима склоном кондензацији.
Са становишта изградње хладњаче, структура затворених ћелија подржава три исхода до којих су власници и извођачи стало:
Конзистентна топлотна изолација у изазовним окружењима
Ниско упијање воде у поређењу са отворенијим структурама
Опције високе чврстоће на притисак погодне за подове и велика оптерећења
Другим речима, КСПС пена са затвореним ћелијама има тенденцију да се специфицира тамо где се укрштају влага + оптерећење + топлотни градијенти.
Предност 1: Стабилније термичке перформансе за енергетску ефикасност 24 сата дневно
Хладњача није зграда „са скраћеним радним временом“. Хлађење ради 24 сата дневно, а чак и мали топлотни губици се брзо збрајају. Практичан начин размишљања о изолацији није само „почетна Р-вредност“, већ и колико поуздано је склоп отпоран на повећање топлоте током времена.
Зашто су стабилне перформансе изолације важне у хладњачи
Топлота која улази у хладну просторију повећава се:
Време рада компресора
Највећи трошкови потражње (на многим тржиштима)
Циклуси одмрзавања и захтеви за управљање ледом
Температурне флуктуације које могу утицати на квалитет производа
Пошто је КСПС пена затворених ћелија пројектована за изолационе перформансе и обично се користи на локацијама склоним влази, подржава стабилну топлотну отпорност - посебно у апликацијама као што су:
Изолација пода замрзивача испод плоче
Периметарска изолација на ивицама плоча
Зидови и кровови хладних просторија где је ризик од кондензације висок
Контролна листа у стилу истакнутих исечака: смањење топлотних мостова помоћу КСПС плоча
Да бисте добили пуну вредност од КСПС пене затворених ћелија, детаљи су важни:
Користите чврсте спојеве плоча; минимизирати празнине
Постепени шавови између слојева (ако је уградња у више слојева)
Користите компатибилно заптивање спојева где је наведено
Избегавајте згњечене или оштећене плоче током уградње
Обезбедите континуитет на прелазима ивица/периметар плоче
Термичке перформансе су резултат система. КСПС пена са затвореним ћелијама се најбоље понаша када се поставља као непрекидни, добро заптивени слој.
Предност 2: Отпорност на влагу која помаже у контроли кондензације, буђи и леда
Влага је тихи убица у ковертама за складиштење. Можете имати импресивне лабораторијске бројеве, али ако се изолација покваси током употребе, перформансе могу пасти и постројење постаје скупље за рад.
Циклус влаге у хладном складиштењу (једноставан модел)
Топли/влажни ваздух долази у контакт са хладним површинама
Кондензација се јавља на или унутар склопа
Вода се акумулира у рањивим слојевима
Циклуси замрзавања/одмрзавања додају механички стрес
Повећава се потрошња енергије; проблеми одржавања расту
КСПС пена са затвореним ћелијама помаже да се поремети овај циклус јер изолација затворених ћелија може боље да се одупре упијању воде од отворених структура. Ово је посебно релевантно за:
Подови : влага у земљи + испирање + температурни градијент
Периметри : топлотни мостови и ивична кондензација
Продори у зид : цеви, водови, анкери и причвршћивачи
Шта ово значи за власнике
Боља контрола влаге подржава:
Мање брига о хигијени у вези са кондензацијом
Мање накупљање леда на спојевима и угловима
Предвидљивији оперативни трошкови
Смањен ризик од деградације „мистериозне“ коверте која се појављује годинама касније
Ако ваша хладњача рукује храном, фармацеутским производима или другим осетљивим производима, контрола влаге није само питање одржавања – то је питање усклађености и ризика. КСПС пена са затвореним ћелијама се обично бира јер подржава робусне перформансе влаге у захтевним склоповима.
Предност 3: Висока чврстоћа на притисак за подове замрзивача, оптерећење у регалу и саобраћај
За многе пројекте хладњаче, под је зона која највише кажњава:
Тешка оптерећења постоља
Понављајући саобраћај виљушкара
Концентрисано оптерећење точкова
Дуготрајна статичка оптерећења
Питања потенцијалног диференцијалног слијегања
Изолација испод плоча мора све ово да поднесе без превелике деформације. Ако се изолација стисне, плоча може да пукне, спојеви могу да се отворе и можете створити празнине - што доводи до скупих поправки и застоја у раду.
Зашто се КСПС пена са затвореним ћелијама широко користи испод плоча
КСПС пена са затвореним ћелијама је доступна у класама са јаким компресијским својствима, што је чини практичним избором тамо где вам је потребна изолација и понашање конструкције.
Табела за брзу поређење (погодна за доношење одлука)
| Захтеви у подовима за хладњачу |
Зашто је важно |
Како КСПС пена затворених ћелија помаже |
| Висока тлачна чврстоћа |
Спречава гњечење и оштећење плоча |
Доступан у јачим разредима |
| Ниско упијање влаге |
Очува перформансе изолације |
Структура затворених ћелија отпорна је на водене путеве |
| Стабилност димензија |
Помаже да спојеви буду чврсти, а подови равни |
Стабилна геометрија плоче подржава доследну инсталацију |
| Дугорочна поузданост |
Смањује време застоја у одржавању |
Мањи ризик од губитка перформанси због мокре изолације |
Важна напомена: избор снаге је специфичан за пројекат
Избор „праве“ КСПС пене са затвореним ћелијама зависи од:
Дебљина плоче и дизајн арматуре
Распоред регала и максимално оптерећење стубова
Саобраћајни обрасци (траке за скретање су најгоре)
Тачкаста оптерећења у односу на дистрибуирана оптерећења
Безбедносни фактори и локална инжењерска пракса
Професионални произвођач може подржати овај избор опцијама чврстоће на притисак и типичним упутствима за примену.
Предност 4: Димензиона стабилност за чврсте спојеве и мање термичких празнина
Конструкција хладњача кажњава спојеве. Када се спојеви отворе, не губите само енергију – можете покренути кондензационе водове, накупљање мраза и проблеме са хигијеном.
КСПС плоче од пене са затвореним ћелијама се обично цене због доследне геометрије и стабилности димензија, подржавајући:
Чишће, чвршће инсталације
Поузданија контрола шавова
Смањен ризик од топлотних мостова у поређењу са лоше постављеном изолацијом

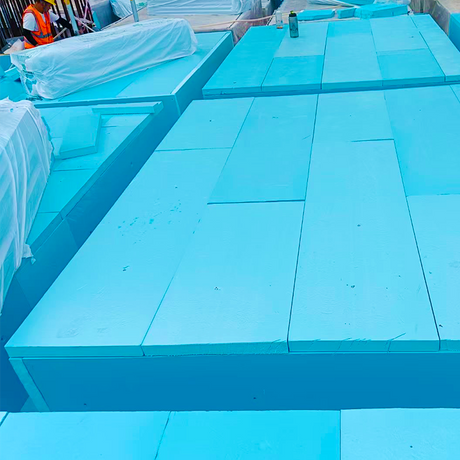

Практични савети за инсталацију (фокусирани на терен)
Држите плоче сувим и заштићеним пре постављања
Исеците чисто; избегавајте неравне ивице које стварају празнине
Покретни спојеви у више слојева
Обратите пажњу на прелазе (од зида до пода, ивица плоче, продора)
Стабилност димензија не замењује добру израду, али чини добру израду лакшом за постизање—и трајнијом током времена.
Предност 5: Смањен ризик од смрзавања када се користи као изолација испод плоче и периметра
Подови замрзивача представљају јединствени ризик: тло испод може да се смрзне. Када се влага у земљишту замрзне, она се шири; поновљени циклуси могу да потискују нагоре, доприносећи померању плоче и пуцању — о чему се у индустрији често говори као о подизању услед мраза.
Коришћење КСПС пене са затвореним ћелијама испод плоча и на ободу помаже смањењем топлотних губитака у тлу и ублажавањем температурног профила испод плоче. Док је ублажавање мраза тема пројектовања на нивоу система (укључујући услове тла, дренажу, дизајн плоча и у неким случајевима грејане подлоге), изолациони слој је један од кључних доступних алата.

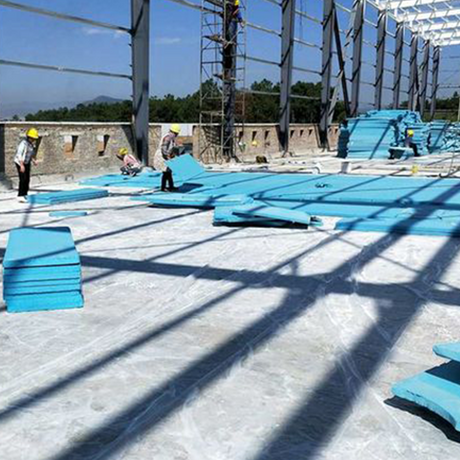

Где поставити КСПС испод плоча у уобичајене склопове за хладњаче
Типичан распоред на високом нивоу (зависи од пројекта):
Бетонска плоча
Слој за контролу паре (локација зависи од приступа дизајну)
КСПС пенаста изолација затворених ћелија (један или више слојева)
Подбазни и збијени слојеви
Услови тла / тла
Пошто сваки пројекат има различите услове климе, тла и коришћења, најбоље је ово третирати као пројектовани детаљ, а не као једно правило за све.
Предност 6: Предности трошкова животног циклуса
Власници хладњача ретко жале што троше на поузданост—али често жале што су „штедели“ на перформансама коверте. Разлог је једноставан: расхладна енергија и трошкови одржавања акумулирају се деценијама.
Једноставна сочива са трошковима животног циклуса
Када процењујете изолацију, упоредите:
ЦАПЕКС : материјал + инсталатерски рад
ОПЕКС : утицај на потрошњу енергије током година
Трошкови ризика : вероватноћа и цена кварова (поправке, застоји, изложеност производа)
Пошто КСПС пена са затвореним ћелијама подржава отпорност на влагу и чврстоћу на притисак, она може да смањи вероватноћу пада перформанси омотача—помажући да оперативни трошкови буду предвидљивији.
Листа стилова истакнутих исечака: уобичајени трошкови везани за слабе перформансе изолације
Већи рачуни за енергију због повећаног добијања топлоте
Чешће одмрзавање и контрола леда
Поправке пода: пуцање, квар спојева, неравнине
Чишћење буђи/кондензације и хигијенске интервенције
Непланирана искључења и поремећаји у руковању производима
'Најбоље' решење за изолацију је оно које минимизира укупне трошкове власништва, а не само трошкове материјала.
Поређење производа: КСПС пена са затвореним ћелијама наспрам других уобичајених избора изолације за хладно складиштење
Већина пројеката хладњаче укључује најмање један од ових приступа изолацији:
КСПС плоче у подовима/периметрима
Сендвич панели (често ПИР/ПУР језгро) у зидовима/плафонима
ЕПС у одређеним трошковно осетљивим апликацијама или апликацијама са контролисаном влагом
Праведно поређење треба да се фокусира на то где се користи сваки материјал и који ризици квара доминирају у тој зони.
Табела поређења (висок ниво, подршка одлучивању)
| Категорија |
КСПС пена са затвореним ћелијама |
ЕПС |
ПИР/ПУР панели |
| Најбоље прикладне зоне у хладњачи |
Подови, периметри, подручја са високом влагом, велика оптерећења |
Неки зидови/подручја са контролисаном влагом и оптерећењем |
Зидови/плафони, интегрисани системи панела |
| Толеранција на излагање влази |
Јака (понашање затворених ћелија) |
Разликује се у зависности од врсте/густине |
Зависно од система; спојеви и облози су важни |
| Опције чврстоће на притисак |
Снажне опције за оптерећења испод плоче |
Често ниже; зависи од оцене |
Панели се обично не користе испод плоча |
| Режим инсталације |
Боард стоцк; флексибилни детаљи |
Боард стоцк |
Системски склопови са спојевима/бравама |
| Кључне пазње |
Детаљи, компатибилност, правилан избор разреда |
Задржавање влаге и перформанси |
Заптивање спојева, топлотни мост на спојевима, интегритет система |
Практичан закључак: Уобичајено је да се користе ПИР/ПУР панели за зидове/плафоне и КСПС пена са затвореним ћелијама за подове и периметре. Многе хладњаче високих перформанси су „хибридне“ по дизајну.
Како одредити КСПС пену са затвореним ћелијама за хладно складиштење
Користите ову контролну листу да ускладите избор изолације са стварним захтевима пројекта и да убрзате разговоре о набавци и инжењерингу.
1) Термички захтев
Циљајте топлотни отпор на основу собне температуре, услова околине и енергетских циљева
Потврдите ограничења дебљине и доступну дубину наношења
2) Чврстоћа на притисак и дизајн оптерећења
Идентификујте максимално оптерећење постоља и распоред
Идентификујте саобраћајне траке, области за скретање и оптерећење точкова
У складу са тим изаберите КСПС пену са затвореним ћелијама
3) Стратегија влаге
Идентификујте очекивану учесталост испирања, подне одводе и зоне изложености
Дефинисати стратегију слоја за контролу паре и приступ заптивања спојева
Планирајте продоре и прелазе (често тамо где почиње кондензација)
4) Геометрија плоче и квалитет уградње
Преферирани ивични профил: квадратни, преклопни, перо и утор (ако је доступан)
Број слојева: једнослојни према двослојним са распоређеним шавовима
Заштита складиштења и контрола оштећења на лицу места
5) Документација и доследност
Затражите техничке листове и испитну документацију
Потврдите конзистентност производње, паковање и етикетирање
Ускладите се са потребама локалног кода где је применљиво (пожарна перформанса, итд.)
Тренд Ватцх: Шта се мења у хладњачи
Конструкција хладњача се брзо развија, а избор изолације се све више разматра.
Тренд 1: Виши трошкови енергије и строжи енергетски циљеви
Власници су осетљивији на перформансе коверта јер волатилност цене електричне енергије и вршне накнаде за потражњу могу да доминирају оперативним трошковима.
Релевантност: Стабилне перформансе изолације—подржане КСПС пеном са затвореним ћелијама у зонама склоним влази—помажу у смањењу одступања енергије током времена.
Тренд 2: Више аутоматизације и већа оптерећења сталка
Аутоматизована складишта и регали са високим регалима могу концентрисати терет и повећати захтеве за перформансе пода.
Релевантност: Изолација испод плоче мора поуздано да подноси већа оптерећења; За ове подове се често разматрају КСПС пене са затвореним ћелијама са високом чврстоћом на притисак.
Тренд 3: Бржи распореди изградње и модуларна конструкција
Програмери желе брзину. Победјују системи који се инсталирају предвидљиво са мање дораде.
Релевантност: Димензионо стабилна изолација плоча и јасна упутства за детаље могу смањити ризик од распореда—још један разлог зашто је КСПС пена са затвореним ћелијама и даље широко специфицирана.
Тренд 4: Јачи фокус на хигијену и контролу кондензације
Објекти хладног ланца прехрамбених и фармацеутских производа суочавају се са строгом хигијеном и притиском ревизије.
Релевантност: Спречавање кондензације је приоритет дизајна; Избор изолације отпорне на влагу као што је КСПС пена са затвореним ћелијама игра улогу у робусним склоповима.
Практични случајеви употребе: КСПС пена са затвореним ћелијама даје највећу вредност
Случај употребе А: изолација пода замрзивача испод плоче
Зашто функционише: Комбинује топлотну отпорност са високом чврстоћом на притисак и толеранцијом на влагу—идеално где плоче виде густ саобраћај и нагибе на хладној страни.
Случај употребе Б: Периметарска изолација и ивице плоча
Зашто функционише: Ивице плоча су топлотни мостови; периметарска изолација помаже у смањењу кондензације ивица и губитка топлоте.
Случај употребе Ц: Прелазне зоне и детаљи о кондензацији високог ризика
Зашто функционише: Структура затворених ћелија подржава отпорност на влагу на локацијама где ризик од кондензације може бити повећан.
Случај употребе Д: Пројекти ретрофита и поправке
Зашто функционише: Многа реконструкција се фокусирају на подове и периметре где мокра изолација или згњечени слојеви изазивају понављајуће проблеме у раду. КСПС пена са затвореним ћелијама се често бира због издржљивости у овим поправкама.
Уобичајене грешке које треба избегавати
Чак и најбоља КСПС пена са затвореним ћелијама може имати лошији учинак ако је систем лоше изведен. Ово су уобичајени проблеми који се могу избећи:
Одабир чврстоће на притисак без података о стварном оптерећењу
Остављање празнина или лоше заптивених спојева који постају топлотни мостови
Игноришући продоре (цеви, сидра) где долази до цурења паре и ваздуха
Омогућавање да се плоче оштете на лицу места пре него што се закопају испод плоче
Третирање контроле влаге као накнадне мисли уместо приоритета дизајна
Јак произвођач не продаје само плоче – они помажу купцима да избегну ове грешке јасним спецификацијама, упутствима и доследним квалитетом производа.
Закључак
Хладњаци увећавају сваку слабост омотача: влага постаје лед, мали празнини постају мраза, а благо оштећење изолације постаје трајна енергетска казна. Зато избор изолације треба да се заснива на дуготрајним перформансама под изложеношћу влази, механичким оптерећењима и екстремним температурним градијентима - а не на једној вредности у брошури.
КСПС пена са затвореним ћелијама нуди убедљиву комбинацију стабилних термичких перформанси, отпорности на влагу, могућности високе чврстоће на притисак и стабилности димензија. За многе пројекте – посебно подове замрзивача и детаље периметра – КСПС пена са затвореним ћелијама је практичан, поуздан избор који подржава енергетску ефикасност, издржљивост и предвидљиве трошкове животног циклуса.
Ако планирате изградњу нове хладњаче или надоградњу постојећег објекта, следећи корак је да ускладите дебљину КСПС-а и степен компресије са радном температуром, оптерећењем плоче и стратегијом о влажности – затим детаљно разрадите спојеве и прелазе да бисте заштитили цео омотач.
ФАКс
1) Зашто се КСПС пена са затвореним ћелијама препоручује за подове замрзивача?
Подови замрзивача комбинују велика оптерећења са високом изложеношћу влази и екстремним температурним градијентима. КСПС пена са затвореним ћелијама се обично препоручује јер нуди јаку отпорност на влагу и опције високе чврстоће на притисак погодне за употребу испод плоча.
2) Да ли КСПС пена са затвореним ћелијама апсорбује воду током времена?
На сву изолацију могу утицати лоши детаљи или продужено излагање, али КСПС пена са затвореним ћелијама је дизајнирана са структуром затворених ћелија која помаже у ограничавању упијања воде и очувању топлотних перформанси у апликацијама склоним влази.
3) Како да изаберем прави степен чврстоће на притисак за КСПС пену са затвореним ћелијама?
Почните са стварним пројектованим оптерећењима: оптерећењем стубова регала, дизајном плоче, саобраћајним тракама, оптерећењем точкова и факторима сигурности. Затим изаберите КСПС пену са затвореним ћелијама која одговара тим захтевима. За критичне подове, координирајте са својим грађевинским инжењером и произвођачем изолације.
4) Да ли је КСПС пена затворених ћелија боља од ПИР/ПУР панела за зидове хладњаче?
Није нужно — многи системи за зидне и плафонске хладњаче користе ПИР/ПУР сендвич панеле за свој интегрисани приступ монтажи. КСПС пена са затвореним ћелијама се често бира тамо где доминирају влага и тлачна оптерећења, као што су подови и периметри. Многи пројекти користе и једно и друго у хибридном дизајну.
5) Који детаљи инсталације су најважнији за перформансе КСПС пене затворених ћелија?
Непропусност спојева, распоређени шавови (ако су вишеслојни), заштита од оштећења током изградње и пажљиви детаљи на продорима и ивицама плоча обично су најважнији. Циљ је континуирана изолација са минималним топлотним мостовима и контролисаним путевима влаге.
6) Може ли КСПС пена затворених ћелија помоћи у смањењу проблема са кондензацијом?
Контрола кондензације је проблем дизајна система који укључује контролу паре, ваздушно заптивање и топлотни мост. Међутим, КСПС пена са затвореним ћелијама може позитивно да допринесе јер боље одржава перформансе изолације у зонама склоним влази и подржава чвршће, поузданије склопове када се правилно инсталира.
