Een aangetaste vloer voor koelopslag geldt als een van de meest catastrofale storingen in de industriële bouw van vandaag. In tegenstelling tot wand- of plafondsystemen kan onderplaatvloerisolatie niet eenvoudig achteraf worden aangebracht. Je kunt het niet repareren zonder de hele fabrieksactiviteiten stop te zetten, de betonplaat te vernietigen en enorme inkomstenverliezen te lijden. Dergelijke vloerdefecten zijn zelden het gevolg van één enkel geïsoleerd materiaaldefect. In plaats daarvan zijn ze het gevolg van samengestelde technische misrekeningen. Deze fouten hebben meestal betrekking op ongecontroleerde dampaandrijving, onvoldoende druksterkte onder dynamische belastingen of ernstig verwaarloosde thermische bruggen.
Deze uitgebreide gids geeft een overzicht van de onderliggende fysica van structurele fouten in subplaten. Het schetst kritische evaluatiecriteria voor het selecteren van betrouwbare funderingsmaterialen. Ten slotte bieden we een gedetailleerde blauwdruk voor het specificeren van een risicovrij, zwaar belastbaar koelvloersysteem dat is afgestemd op operationele stabiliteit op de lange termijn.
Belangrijkste afhaalrestaurants
Frost Heave is de voornaamste bedreiging: Bevriezing van de bodem creëert 'ijslenzen' die met 9% uitzetten, waardoor er voldoende opwaartse kracht ontstaat om gewapend beton te versplinteren.
De plaatsing van een dampscherm is niet onderhandelbaar: Dampschermen moeten altijd aan de warme zijde van de isolatie worden geïnstalleerd om te voorkomen dat de dampdruk interne condensatie veroorzaakt.
Materiaalkeuze bepaalt de levensduur: Vloerisolatie vereist druksterkte van architectonische kwaliteit en absolute vochtbestendigheid. XPS-schuimplaat met gesloten cellen is de standaard voor het handhaven van de R-18 tot R-30-vereisten onder zware dynamische belastingen.
Actieve ondervloerverwarming is verplicht voor diepvriezers: Passieve dikke isolatie is niet voldoende voor faciliteiten die onder het vriespunt werken; actieve vorstbescherming (zoals pompglycolsystemen) moet in de fundering worden geïntegreerd.
De fysica van vloerfalen: dampaandrijving en vorstheave
Door inzicht te krijgen in de omgevingskrachten die inwerken op de fundering van koudeopslag kunnen ingenieurs betere vloeren ontwerpen. Deze krachten tasten actief de structurele integriteit aan als ze niet worden gecontroleerd.
De mechanica van Frost Heave
Vorstinslag blijft de grootste bedreiging voor vriesvloeren. Dit destructieve proces vereist dat vier specifieke omgevingscondities tegelijkertijd optreden. Ten eerste moeten vriestemperaturen diep in de ondergrond doordringen. Ten tweede heeft de locatie een actieve grondwaterbron nodig. Ten derde moet de grond zelf een sterke capillariteit bezitten om water naar boven te trekken. Ten slotte moet een betonplaat het gebied bedekken om het vocht op te vangen.
Wanneer de temperatuur van de ondergrond onder het vriespunt daalt, trekt capillaire werking het grondwater naar boven. Dit water bevriest en zet ongeveer 9 procent uit. Het bevriezingsproces creëert een stevig blok dat bekend staat als een ‘ijslens’. Deze uitzettende lens genereert een enorme opwaartse hydraulische druk. Het oefent voldoende kracht uit om zwaar gewapende betonplaten te verbrijzelen. Dit vernietigt volledig de structurele integriteit van de faciliteit.
Dampdrukaandrijving en condensatie
Vocht probeert voortdurend een evenwicht in de natuur te bereiken. Het beweegt zich op natuurlijke wijze van warme hogedrukzones naar koude lagedrukzones. Ingenieurs noemen dit fenomeen dampdrukaandrijving. In een koelopslagruimte duwt de warme aarde onder de fundering voortdurend waterdamp omhoog richting de vriesruimte.
Als vocht poreuze isolatiematerialen binnendringt, volgt een ramp. Natte isolatie fungeert als een zeer geleidende thermische brug. Wateroverlast maakt de beoogde R-waarde van het materiaal teniet. Zodra de isolatie zijn thermische weerstand verliest, bereikt koude lucht gemakkelijk de ondergrond. Dit versnelt het bevriezen van de ondervloer en het uiteindelijk bezwijken van de vloer.
De bedreiging van thermische bruggen
Warmtebruggen ontstaan wanneer sterk geleidende materialen de isolatielaag omzeilen. Veelvoorkomende faalpunten zijn onder meer wand-tot-vloer-verbindingen, structurele kolomdoorvoeringen en deurdrempels. Koude lucht komt in deze zones rechtstreeks in contact met niet-geïsoleerde structurele elementen. We zien vaak ernstige plaatselijke bevriezing in de buurt van deze slecht gedetailleerde overgangen. Een goed ontwerp moet elk structureel element isoleren van de koude binnenomgeving.
Waar de meeste vloerontwerpen voor koude opslag fout gaan
Veel aannemers en architecten begrijpen de unieke eisen van gekoelde omgevingen verkeerd. Deze veelvoorkomende ontwerpfouten leiden direct tot vroegtijdig falen van de installatie.
Omgekeerde plaatsing van de dampremmende laag
Aannemers maken vaak één catastrofale installatiefout. Ze plaatsen het dampscherm aan de ‘koude kant’ van het vloersamenstel. Vocht dringt vervolgens door de isolatie, raakt de koude dampbarrière en condenseert tot vloeibaar water.
Faciliteitsontwerpers moeten één gouden regel volgen. De dampremmende laag moet altijd aan de warme kant van de isolatie zitten. Bij koelvloeren betekent dit dat de barrière direct onder de isolatielagen wordt geplaatst. Hierdoor wordt vocht uit de aarde geblokkeerd voordat het het dauwpunt in de isolatiematrix bereikt.
Het verkeerde isolatiemateriaal opgeven
Het gebruik van vochtabsorberende materialen in onderplaattoepassingen brengt enorme risico's met zich mee. Standaard geëxpandeerd polystyreen (EPS) absorbeert na verloop van tijd water in vochtige omgevingen. Zodra water het EPS-materiaal vasthoudt, neemt de thermische weerstand ervan permanent af.
Bovendien ontbeert standaardisolatie vaak voldoende druksterkte. Hoogbouwstellingen en zwaar vorkheftruckverkeer zorgen voor enorme dynamische belastingen. Zwakke isolatie wordt onder deze krachten samengedrukt, waardoor de betonplaat barst en zinkt. Ingenieurs moeten materialen van structurele kwaliteit specificeren, zoals xps foamboard om veilig aan deze extreme eisen te voldoen.
Uitsluitend vertrouwen op 'dikke' isolatie in diepvriezers
Veel eigenaren proberen de initiële kosten te besparen door vloerverwarmingssystemen achterwege te laten. Ze gaan ervan uit dat het installeren van extreem dikke isolatie voldoende is. Voor diepvriezers die tussen -20°F en 0°F werken, vertraagt het bereiken van een R-waarde van 30 of hoger eenvoudigweg de bevriezing. Het verhindert het niet.
Hoe dik de isolatie ook is, koude temperaturen zullen uiteindelijk de ondergrond binnendringen. Het achterwege laten van actieve ondervloerverwarming of vloerverwarmingsventilatie garandeert toekomstig vloerfalen. Passieve isolatie alleen kan niet voorkomen dat de aarde over een periode van meerdere jaren bevriest.
Materiaalevaluatie: waarom XPS-schuimplaat de standaard voor onderplaten is
Ingenieurs beoordelen vloerisolatiematerialen op basis van hun levenscyclusprestaties, draagvermogen en vochtbestendigheid. Eén materiaal presteert consequent beter dan de rest in subgrade-omgevingen.
Druksterkte voor zware dynamische belastingen
De vereisten voor koudeopslagvloeren komen nauw overeen met de constructie van een ijsbaan. Faciliteiten kunnen omgaan met extreem statische palletgewichten en constant zwaar vorkheftruckverkeer. De onderliggende isolatie moet bestand zijn tegen ernstige vervorming onder deze belastingen.
Geëxtrudeerd polystyreen met hoge dichtheid biedt architectonische sterkte. U kunt het verkrijgen in robuuste beoordelingen van 40, 60 en 100 psi. Deze hoge drukweerstand zorgt ervoor dat de vloerplaat perfect vlak blijft. Het voorkomt structurele zettingen die anders dure geautomatiseerde stellingsystemen verkeerd zouden uitlijnen.
Gesloten celstructuur en vochtimmuniteit
We moeten geëxtrudeerd polystyreen vergelijken met geëxpandeerd polystyreen (EPS) om de dominantie ervan te begrijpen. Fabrikanten gebruiken een geavanceerd extrusieproces om een matrix met gesloten cellen te creëren. Deze dicht opeengepakte celstructuur maakt het materiaal zeer waterbestendig.
Deze gesloten celstructuur behoudt zijn aangegeven R-waarde, zelfs in vochtige, ondergrondse omgevingen. Het voorkomt de thermische degradatie die doorgaans plaatselijke vorst op de vloer veroorzaakt. Deze absolute vochtimmuniteit maakt het de beste keuze voor het beschermen van diepvriesfunderingen.
Consistente thermische weerstand (R-waarde)
De koelopslagindustrie stelt strikte thermische basislijnen vast. Gekoelde vloeren vereisen doorgaans een R-waarde tussen R-18 en R-30. Diepvriezers vragen vaak hogere waarden.
Aannemers bereiken deze hoge thermische doelstellingen door meerdere isolatielagen te spreiden. Door de verbindingen van stijve platen op de juiste manier te spreiden, worden koudebruggen geëlimineerd. Deze techniek zorgt voor een uniforme temperatuurregeling over de gehele vloeroppervlakte.
Een fail-proof koude opslagvloer ontwerpen (implementatieprotocol)
Het bouwen van betrouwbare koelvloeren vereist een gestructureerde methodologie die uit meerdere stappen bestaat. Dit protocol werkt op verschillende faciliteitsschalen en temperatuurzones.
Stap 1: Actieve bescherming tegen vorst (de basislaag)
Faciliteiten die onder het vriespunt werken, vereisen actieve ondervloerverwarming om de grond warm te houden. Ingenieurs moeten systemen ontwerpen die 2–4 Btu/hr-ft² aan warmteverlies compenseren. Meestal kiest u tussen twee primaire technologieën.
Type verwarmingssysteem |
Mechanisme |
Pluspunten |
Nadelen |
Elektrische weerstand |
Elektrische kabels lopen door PVC-buizen die in de ondergrond zijn ingebed. |
Eenvoudige installatie; gemakkelijk te trekken en defecte kabels te vervangen. |
Hoge operationele energiekosten (OpEx) in de loop van de tijd. |
Gepompte glycolvloeistof |
Pompt warme glycol door vloerleidingen met behulp van restwarmte van de compressor. |
Zeer energiezuinig; hergebruikt bestaande mechanische restwarmte. |
Complexe installatie; Leidingbreuken vereisen moeilijke reparaties. |
Stap 2: De isolatie- en dampbarrièresandwich
Een juiste volgorde zorgt ervoor dat de vloerconstructie zowel thermische als vochtbelastingen effectief beheert. Volg deze nauwkeurige installatievolgorde van onder naar boven:
Verdichte basis: Bereid een grondig verdichte, vlakke grindonderlaag voor om het hele systeem te ondersteunen.
Dampscherm (warme kant): Installeer een dampscherm met een hoge mil direct boven de verdichte aarde om vochtophoping te blokkeren.

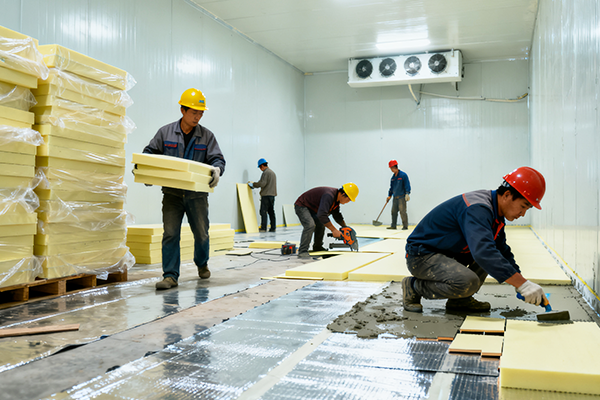

Primaire isolatie: Leg verspringende lagen neer xps foamboard . De dikte varieert gewoonlijk van 100 mm tot 200 mm, afhankelijk van de beoogde temperatuurzone.
Slipsheet: Plaats een polyslipsheet of bovenste dampvertrager over de isolatie. Dit voorkomt dat het natte betonstort in de plaatverbindingen sijpelt.
Stap 3: Structurele platen en gezamenlijke controle
Grote betonoppervlakken vereisen een zorgvuldige voegdetaillering. U moet zettingsvoegen opnemen waar variabele belastingen optreden of de omstandigheden van de ondergrond veranderen. Seismische verbindingen beschermen starre overgangen tussen verschillende bouwdelen.
Bovendien ondergaat beton thermische uitzetting en krimp tijdens de initiële temperatuurdaling. Ingenieurs moeten nauwkeurige controleverbindingen in de plaat zagen. Deze voegen sturen het scheurpatroon. Een goede voegdetaillering voorkomt dat onvoorspelbare scheuren in de plaat de delicate dampremmende laag eronder scheuren.
Stap 4: Toplaagafwerkingen (PU versus epoxy)
De uiteindelijke beschermende coating bepaalt de chemische weerstand en de hygiënische conformiteit van de vloer. Facilitair managers kiezen doorgaans tussen twee harsachtige opties:
Afwerkingen van polyurethaan (PU): PU-coatings zorgen voor naadloze, zeer duurzame oppervlakken. Ze kunnen uitstekend omgaan met intense thermische schokken, waardoor ze ideaal zijn voor snelvriezers.
Epoxyafwerkingen: Epoxy biedt een zeer kosteneffectief, chemisch bestendig oppervlak. Epoxy hardt echter stevig uit. Het kan barsten onder extreme temperatuurschommelingen in vergelijking met flexibel polyurethaan.
Inkoop en controle van aannemers: volgende stappen
Het veiligstellen van hoogwaardige materialen lost slechts de helft van het probleem op. U moet ervoor zorgen dat deskundige aannemers het technische ontwerp feilloos ter plaatse uitvoeren.
CapEx versus OpEx-afwegingen
Eigenaren van faciliteiten worden tijdens de aanbesteding geconfronteerd met moeilijke budgetbeslissingen. Het specificeren van eersteklas isolatie met hoge dichtheid en het integreren van complexe glycolverwarming verhoogt uw initiële kapitaaluitgaven (CapEx) dramatisch. Deze initiële investering vormt echter een cruciaal bedrijfsschild.
Het afsnijden van bochten brengt ernstige operationele risico's met zich mee. Als de vorst een goedkope vloer vernietigt, krijg je te maken met saneringsprojecten die miljoenen dollars kosten. Mogelijk hebt u dure gerichte boringen nodig of moet de installatie volledig worden stilgelegd voor het vervangen van platen. Door in eerste instantie meer uit te geven, worden deze catastrofale toekomstige operationele kosten (OpEx) geëlimineerd.
Valideren van de expertise van aannemers
Gun een opdracht voor koelvloervloeren nooit uitsluitend op basis van het laagste bod. U moet hun specifieke thermische bouwervaring onderzoeken. Stel potentiële opdrachtnemers de volgende evaluatievragen:
Hoe specificeert u specifiek de dampremmende laag om dampdrukaandrijving aan te kunnen?
Wat is uw exacte protocol voor het spreiden en afdichten van starre isolatievoegen?
Hoe beheert u de verplichte geleidelijke temperatuurdaling van 30 dagen die nodig is voor nieuw beton?
Bruikbare volgende stappen
Bepaal nog niet de specificaties voor uw vloermontage. We raden ten zeerste aan om eerst een uitgebreide thermische modelleringsbeoordeling te starten. Huur een geotechnisch bedrijf in om een diepe bodemanalyse uit te voeren. Als u uw specifieke grondwaterstanden en bodemcapillariteit begrijpt, kunt u precies de fundering ontwerpen die uw faciliteit nodig heeft.
Conclusie
Vloeren voor koude opslag blijven opmerkelijk meedogenloze omgevingen. Het bezuinigen op de isolatie van onderplaten garandeert vrijwel catastrofaal structureel falen. Een verkeerd begrip van de werking van de vorst zal uw faciliteit uiteindelijk van de grond af aan vernietigen.
U moet een strikte plaatsing van een dampremmende laag aan de warme kant van de constructie verplicht stellen. U moet altijd structurele isolatie met hoge druk gebruiken om zware dynamische belastingen aan te kunnen. Voor diepvriestoepassingen moet u actieve verwarmingssystemen integreren. Door adequate thermische onderbrekingen te ontwerpen en strenge installatieprotocollen af te dwingen, kunnen eigenaren van faciliteiten operationele stabiliteit op de lange termijn veiligstellen en hun waardevolle investeringen in de koelketen beschermen.
Veelgestelde vragen
Vraag: Wat is de minimaal vereiste R-waarde voor een koelvloer?
A: Over het algemeen vereisen gekoelde opslagomgevingen (32°F tot 55°F) een vloer-R-waarde tussen R-18 en R-30. Diepvriezers (-20°F tot 0°F) vereisen vaak een gelijkwaardige of hogere R-waarde. Bovendien moeten vriesvloeren deze hoge R-waarde combineren met een actief onderplaatverwarmingssysteem om bevriezing van de grond en vorst te voorkomen.
Vraag: Kan ik EPS in plaats van XPS-schuimplaat onder de betonplaat gebruiken?
A: Hoewel EPS vooraf goedkoper is, raden experts het over het algemeen niet aan voor koude opslag onder platen. EPS absorbeert na verloop van tijd water in vochtige omgevingen. Dit verlaagt de R-waarde drastisch en brengt de thermische integriteit van de vloer in gevaar. Omgekeerd voorkomt een gesloten celstructuur het binnendringen van vocht volledig.
Vraag: Hoe repareer je een vloer voor koude opslag die barst door vorst?
A: Sanering blijkt zeer ontwrichtend en duur te zijn. Aannemers maken meestal gebruik van gestuurd boren om elektrische verwarmingsstaven direct onder de bestaande plaat te plaatsen. Soms circuleren ze heet water of stoom door verstopte ventilatiebuizen onder de vloer. Bij ernstige structurele defecten moet u de gehele vloer slopen en opnieuw opbouwen.
Vraag: Als ik een bestaande kelder ombouw tot een koelruimte, heb ik dan nog steeds vloerisolatie nodig?
EEN: Ja. Niet-geïsoleerd kelderbeton fungeert als een enorme koudebrug. Het onttrekt voortdurend warmte aan de grond. Deze thermische bruggen veroorzaken ernstige condensatie, wat leidt tot gevaarlijke schimmelgroei op de binnenoppervlakken. U moet de koelruimte volledig isoleren met goede, stevige isolatie en luchtdichte dampschermen.
