Warum die Bodenisolierung von Kühlhäusern versagt und wie man sie verhindern kann

Ein beschädigter Kühllagerboden gilt heute als einer der katastrophalsten Ausfälle im Industriebau. Im Gegensatz zu Wand- oder Deckensystemen ist eine Unterbodendämmung nicht ohne weiteres nachrüstbar. Sie können es nicht reparieren, ohne den Betrieb der gesamten Anlage lahmzulegen, die Betonplatte zu zerstören und massive Umsatzeinbußen zu erleiden. Solche Bodenausfälle sind selten auf einen einzelnen, isolierten Materialfehler zurückzuführen. Stattdessen sind sie das Ergebnis zunehmender technischer Fehleinschätzungen. Zu diesen Fehlern gehören typischerweise ein unkontrollierter Dampfantrieb, eine unzureichende Druckfestigkeit unter dynamischen Belastungen oder eine stark vernachlässigte Wärmebrückenbildung.

In diesem umfassenden Leitfaden wird die zugrunde liegende Physik von Strukturversagen unter der Decke aufgeschlüsselt. Es beschreibt wichtige Bewertungskriterien für die Auswahl zuverlässiger Fundamentmaterialien. Abschließend liefern wir einen detaillierten Entwurf für die Spezifikation eines risikofreien Hochlast-Kühlbodensystems, das auf langfristige Betriebsstabilität zugeschnitten ist.

Wichtige Erkenntnisse

• Froststoß ist die Hauptbedrohung: Durch das Gefrieren des Untergrunds entstehen „Eislinsen“, die sich um 9 % ausdehnen und so genügend Auftrieb erzeugen, dass Stahlbeton zertrümmert wird.

• Die Platzierung der Dampfsperre ist nicht verhandelbar: Dampfsperren müssen immer auf der warmen Seite der Isolierung installiert werden, um zu verhindern, dass der Dampfdruckantrieb interne Kondensation verursacht.

• Die Materialauswahl bestimmt die Langlebigkeit: Die Bodenisolierung erfordert eine Druckfestigkeit auf architektonischem Niveau und absolute Feuchtigkeitsbeständigkeit. Geschlossenzellige XPS-Schaumstoffplatten sind der Standard zur Einhaltung der R-18- bis R-30-Anforderungen unter hohen dynamischen Belastungen.

• Für Gefrierschränke ist eine aktive Unterbodenheizung obligatorisch: Eine passive dicke Isolierung reicht für Anlagen, die unter dem Gefrierpunkt betrieben werden, nicht aus; Ein aktiver Frostschutz (z. B. Pumpglykolsysteme) muss in das Fundament integriert werden.

Die Physik des Bodenversagens: Dampfantrieb und Frosthub

Das Verständnis der auf Kühlhausfundamente wirkenden Umweltkräfte hilft Ingenieuren bei der Entwicklung besserer Böden. Diese Kräfte beeinträchtigen aktiv die strukturelle Integrität, wenn sie nicht kontrolliert werden.

Die Mechanik des Frosthubs

Frostbruch bleibt die größte Bedrohung für Tiefkühlböden. Dieser zerstörerische Prozess erfordert das gleichzeitige Auftreten von vier spezifischen Umgebungsbedingungen. Erstens müssen die Temperaturen unter dem Gefrierpunkt tief in den Untergrund eindringen. Zweitens benötigt der Standort eine aktive Grundwasserquelle. Drittens muss der Boden selbst über eine starke Kapillarität verfügen, um Wasser nach oben zu ziehen. Schließlich muss eine Betonplatte den Bereich abdecken, um die Feuchtigkeit aufzufangen.

Wenn die Untergrundtemperaturen unter den Gefrierpunkt fallen, zieht die Kapillarwirkung das Grundwasser nach oben. Dieses Wasser gefriert und dehnt sich um etwa 9 Prozent aus. Durch den Gefrierprozess entsteht ein fester Block, der als „Eislinse“ bekannt ist. Diese sich ausdehnende Linse erzeugt einen enormen hydraulischen Aufwärtsdruck. Es übt genug Kraft aus, um stark armierte Betonplatten zu zertrümmern. Dadurch wird die strukturelle Integrität der Anlage vollständig zerstört.

Dampfdruckantrieb und Kondensation

Feuchtigkeit versucht in der Natur ständig, ein Gleichgewicht zu erreichen. Es bewegt sich auf natürliche Weise von warmen Hochdruckzonen in kalte Tiefdruckzonen. Ingenieure nennen dieses Phänomen Dampfdruckantrieb. In einem Kühllager drückt die warme Erde unter dem Fundament ständig Wasserdampf nach oben in den Gefrierraum.

Dringt Feuchtigkeit in poröse Dämmstoffe ein, kommt es zur Katastrophe. Eine Nassdämmung fungiert als hochleitfähige Wärmebrücke. Staunässe macht den beabsichtigten R-Wert des Materials zunichte. Sobald die Isolierung ihren Wärmewiderstand verliert, gelangt kalte Luft leicht in den Untergrund. Dies beschleunigt das Einfrieren der Unterplatte und schließlich das Versagen des Bodens.

Die Bedrohung durch Wärmebrücken

Wärmebrücken entstehen, wenn hochleitfähige Materialien die Isolationsschicht umgehen. Zu den häufigsten Fehlerstellen gehören Wand-Boden-Verbindungen, Durchdringungen von tragenden Säulen und Türschwellen. Kalte Luft gelangt in diesen Zonen direkt in Kontakt mit nicht isolierten Bauteilen. In der Nähe dieser schlecht detaillierten Übergänge kommt es häufig zu starkem örtlichem Einfrieren. Durch die richtige Konstruktion muss jedes Strukturelement von der kalten Innenumgebung isoliert werden.

Wo die meisten Kühlraumbodendesigns schiefgehen

Viele Bauunternehmer und Architekten missverstehen die besonderen Anforderungen gekühlter Umgebungen. Diese häufigen Konstruktionsfehler führen direkt zu einem vorzeitigen Anlagenausfall.

Umgekehrte Platzierung der Dampfsperre

Auftragnehmer begehen häufig einen katastrophalen Installationsfehler. Sie platzieren die Dampfsperre auf der „kalten Seite“ der Bodengruppe. Anschließend dringt Feuchtigkeit durch die Isolierung, trifft auf die Kaltdampfsperre und kondensiert zu flüssigem Wasser.

Anlagenplaner müssen eine goldene Regel befolgen. Die Dampfsperre muss immer auf der warmen Seite der Dämmung sitzen. Bei Kühlhausböden bedeutet dies, dass die Barriere direkt unter den Dämmschichten angebracht wird. Dadurch wird die Feuchtigkeit aus der Erde blockiert, bevor sie den Taupunkt innerhalb der Dämmmatrix erreicht.

Angabe des falschen Dämmmaterials

Der Einsatz feuchtigkeitsabsorbierender Materialien bei Unterbodenanwendungen birgt enorme Risiken. Standardmäßig expandiertes Polystyrol (EPS) nimmt in feuchten Umgebungen mit der Zeit Wasser auf. Sobald das EPS-Material mit Wasser gesättigt ist, nimmt dessen Wärmebeständigkeit dauerhaft ab.

Darüber hinaus mangelt es der Standarddämmung häufig an ausreichender Druckfestigkeit. Hochregalanlagen und starker Staplerverkehr erzeugen immense dynamische Belastungen. Eine schwache Dämmung wird unter diesen Kräften zusammengedrückt, wodurch die Betonplatte reißt und einsinkt. Ingenieure müssen strukturell geeignete Materialien spezifizieren, z XPS-Schaumplatte, um diesen extremen Anforderungen sicher gerecht zu werden.

Verlassen Sie sich bei Tiefkühlschränken ausschließlich auf eine „dicke“ Isolierung

Viele Eigentümer versuchen durch den Verzicht auf Fußbodenheizungen Vorlaufkosten zu sparen. Sie gehen davon aus, dass die Installation einer extrem dicken Isolierung ausreicht. Bei Tiefkühltruhen, die zwischen -20 °F und 0 °F betrieben werden, verzögert das Erreichen eines R-Werts von 30 oder höher lediglich den Frostausbruch. Es verhindert es nicht.

Ganz gleich, wie dick die Dämmung ist, mit der Zeit dringen kalte Temperaturen bis in den Untergrund vor. Der Verzicht auf eine aktive Unterbodenheizung oder Fußbodenbelüftung garantiert ein zukünftiges Versagen des Bodens. Passive Isolierung allein kann nicht verhindern, dass die Erde über einen Zeitraum von mehreren Jahren gefriert.

Materialbewertung: Warum XPS-Schaumplatten der Standard für Unterplatten sind

Ingenieure bewerten Bodendämmstoffe anhand ihrer Lebenszyklusleistung, Tragfähigkeit und Feuchtigkeitsbeständigkeit. Ein Material übertrifft den Rest in Untergrundumgebungen durchweg.

Druckfestigkeit für schwere dynamische Belastungen

Die Anforderungen an den Bodenbelag für Kühlhäuser ähneln stark dem Bau von Eisbahnen. Die Anlagen bewältigen extreme statische Palettengewichte und ständigen starken Gabelstaplerverkehr. Die darunter liegende Isolierung muss unter diesen Belastungen starken Verformungen standhalten.

Extrudiertes Polystyrol mit hoher Dichte bietet Festigkeit auf architektonischem Niveau. Sie können es in robusten Nennwerten von 40, 60 und 100 psi beziehen. Dieser hohe Druckwiderstand sorgt dafür, dass die Bodenplatte perfekt eben bleibt. Es verhindert strukturelle Setzungen, die andernfalls zu einer Fehlausrichtung teurer automatisierter Regalsysteme führen würden.

Geschlossene Zellstruktur und Feuchtigkeitsimmunität

Um seine Dominanz zu verstehen, müssen wir extrudiertes Polystyrol mit expandiertem Polystyrol (EPS) vergleichen. Hersteller verwenden ein fortschrittliches Extrusionsverfahren, um eine geschlossenzellige Matrix zu erzeugen. Diese dicht gepackte Zellstruktur macht das Material äußerst wasserbeständig.

Diese geschlossenzellige Struktur behält ihren angegebenen R-Wert auch in feuchten Untergrundumgebungen bei. Es verhindert die thermische Zersetzung, die typischerweise zu örtlicher Bodenvereisung führt. Diese absolute Feuchtigkeitsunempfindlichkeit macht es zur ersten Wahl für den Schutz von Tiefkühlfundamenten.

Konsistenter Wärmewiderstand (R-Wert)

Die Kühllagerbranche legt strenge thermische Grundwerte fest. Kühlböden erfordern typischerweise einen R-Wert zwischen R-18 und R-30. Gefrierschränke verlangen oft höhere Werte.

Bauunternehmer erreichen diese hohen thermischen Ziele durch die Staffelung mehrerer Dämmschichten. Durch die richtige Versetzung der Fugen starrer Platten werden Wärmebrücken vermieden. Diese Technik gewährleistet eine gleichmäßige Temperaturkontrolle über die gesamte Bodenfläche.

Entwurf eines ausfallsicheren Kühllagerbodens (Implementierungsprotokoll)

Der Bau zuverlässiger Kühllagerböden erfordert eine strukturierte, mehrstufige Methodik. Dieses Protokoll funktioniert in verschiedenen Anlagenmaßstäben und Temperaturzonen.

Schritt 1: Aktiver Frostschutz (die Basisschicht)

Anlagen, die unter dem Gefrierpunkt betrieben werden, benötigen eine aktive Unterbodenheizung, um den Boden warm zu halten. Ingenieure müssen Systeme entwerfen, die einen Wärmeverlust von 2–4 Btu/h-ft² ausgleichen. Sie wählen im Allgemeinen zwischen zwei Haupttechnologien.

Heizsystemtyp	Mechanismus	Vorteile	Nachteile
Elektrischer Widerstand	Elektrokabel verlaufen durch im Untergrund eingebettete PVC-Rohre.	Einfache Installation; Einfaches Ziehen und Ersetzen defekter Kabel.	Hohe betriebliche Energiekosten (OpEx) im Laufe der Zeit.
Gepumpte Glykolflüssigkeit	Pumpt warmes Glykol mithilfe der Kompressorabwärme durch Bodenrohre.	Sehr energieeffizient; nutzt vorhandene mechanische Abwärme um.	Komplexe Installation; Rohrbrüche erfordern aufwändige Reparaturen.

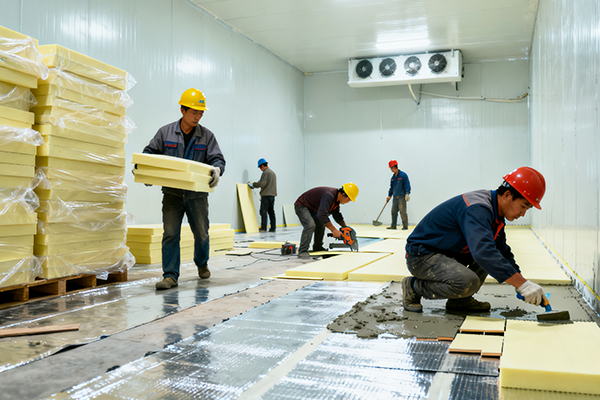

Schritt 2: Das Isolier- und Dampfsperrsandwich

Durch die richtige Reihenfolge wird sichergestellt, dass die Bodengruppe sowohl Wärme- als auch Feuchtigkeitsbelastungen effektiv bewältigt. Befolgen Sie diese genaue Installationsreihenfolge von unten nach oben:

1. Verdichteter Untergrund: Bereiten Sie einen gründlich verdichteten, ebenen Kiesuntergrund vor, um das gesamte System zu stützen.

2. Dampfsperre (warme Seite): Installieren Sie eine dicke Dampfsperre direkt über der verdichteten Erde, um das Eindringen von Feuchtigkeit zu verhindern.

3. Primäre Isolierung: Verlegen Sie versetzte Schichten XPS-Schaumstoffplatte . Die Dicke liegt normalerweise zwischen 100 mm und 200 mm, abhängig von der Zieltemperaturzone.

4. Gleitfolie: Legen Sie eine Poly-Gleitfolie oder eine obere Dampfbremse über die Isolierung. Dadurch wird verhindert, dass nasser Beton in die Plattenfugen eindringt.

Schritt 3: Strukturplatten und Fugenkontrolle

Große Betonflächen erfordern eine sorgfältige Ausführung der Fugen. Sie müssen Bewegungsfugen einbeziehen, wenn variable Belastungen auftreten oder sich die Bedingungen des Untergrunds ändern. Erdbebenfugen schützen starre Übergänge zwischen verschiedenen Gebäudeteilen.

Darüber hinaus erfährt Beton während des anfänglichen Temperaturabfalls eine thermische Ausdehnung und Kontraktion. Ingenieure müssen präzise Kontrollfugen in die Platte schneiden. Diese Fugen lenken das Rissbild. Durch die ordnungsgemäße Ausführung der Fugen wird verhindert, dass unvorhersehbare Risse in der Platte dazu führen, dass die empfindliche Dampfsperre darunter reißt.

Schritt 4: Decklackierung (PU vs. Epoxidharz)

Die abschließende Schutzbeschichtung bestimmt die chemische Beständigkeit und Hygienekonformität des Bodens. Facility Manager wählen im Allgemeinen zwischen zwei harzigen Optionen:

• Polyurethan (PU)-Oberflächen: PU-Beschichtungen sorgen für nahtlose, äußerst haltbare Oberflächen. Sie halten starken Temperaturschocks hervorragend stand und eignen sich daher ideal für Schockfroster.

• Epoxidharzoberflächen: Epoxidharz bietet eine äußerst kostengünstige, chemisch resistente Oberfläche. Epoxidharz härtet jedoch starr aus. Im Vergleich zu flexiblem Polyurethan kann es bei extremen Temperaturschwankungen reißen.

Beschaffungs- und Auftragnehmerprüfung: Nächste Schritte

Die Sicherung hochwertiger Materialien löst nur die halbe Miete. Sie müssen sicherstellen, dass fachkundige Auftragnehmer den technischen Entwurf vor Ort fehlerfrei ausführen.

CapEx vs. OpEx-Kompromisse

Anlageneigentümer stehen bei der Beschaffung vor schwierigen Budgetentscheidungen. Durch die Spezifikation einer hochwertigen Isolierung mit hoher Dichte und die Integration einer komplexen Glykolheizung erhöhen sich Ihre anfänglichen Investitionsausgaben (CapEx) erheblich. Diese Vorabinvestition bildet jedoch einen entscheidenden Geschäftsschutz.

Sparmaßnahmen bergen erhebliche Betriebsrisiken. Wenn Frost einen billigen Boden zerstört, drohen Sanierungsprojekte im Wert von mehreren Millionen Dollar. Möglicherweise sind kostspielige Richtbohrungen oder eine komplette Stilllegung der Anlage für den Plattenaustausch erforderlich. Wenn Sie zunächst mehr ausgeben, entfallen diese katastrophalen zukünftigen Betriebskosten (OpEx).

Validierung der Fachkompetenz von Auftragnehmern

Vergeben Sie niemals einen Vertrag über Kühlhausböden ausschließlich auf der Grundlage des niedrigsten Angebots. Sie müssen ihre spezifische Erfahrung im thermischen Bauwesen überprüfen. Stellen Sie potenziellen Auftragnehmern die folgenden Bewertungsfragen:

• Wie genau beschreiben Sie die Dampfsperre für den Dampfdruckantrieb?

• Was ist Ihr genaues Protokoll zum Versetzen und Abdichten starrer Isolierverbindungen?

• Wie bewältigen Sie die obligatorische 30-tägige schrittweise Temperaturabsenkung, die für Neubeton erforderlich ist?

Umsetzbare nächste Schritte

Legen Sie Ihre Spezifikationen für die Bodenmontage noch nicht fest. Wir empfehlen dringend, zunächst eine umfassende Bewertung der thermischen Modellierung einzuleiten. Beauftragen Sie ein geotechnisches Unternehmen mit der Durchführung einer Tiefenbodenanalyse. Wenn Sie Ihren spezifischen Grundwasserspiegel und die Bodenkapillarität kennen, können Sie genau das Fundament entwerfen, das Ihre Anlage benötigt.

Abschluss

Kühllagerböden sind nach wie vor äußerst unnachgiebige Umgebungen. Das Einschneiden von Ecken bei der Unterplattenisolierung ist praktisch eine Garantie für ein katastrophales Strukturversagen. Wenn Sie die Mechanismen des Frostaufbruchs falsch verstehen, wird Ihre Anlage letztendlich von Grund auf zerstört.

Sie müssen eine strikte Platzierung der Dampfsperre auf der warmen Seite der Baugruppe vorschreiben. Um starken dynamischen Belastungen standzuhalten, sollten Sie immer eine hochkomprimierende Strukturisolierung verwenden. Für Tiefkühlanwendungen müssen Sie aktive Heizsysteme integrieren. Durch die Gestaltung angemessener thermischer Trennungen und die Durchsetzung strenger Installationsprotokolle stellen Anlagenbesitzer die langfristige Betriebsstabilität sicher und schützen ihre wertvollen Investitionen in die Kühlkette.

FAQ

F: Wie hoch ist der Mindest-R-Wert für einen Kühllagerboden?

A: Im Allgemeinen erfordern gekühlte Lagerumgebungen (32 °F bis 55 °F) einen Boden-R-Wert zwischen R-18 und R-30. Tiefkühltruhen (-20 °F bis 0 °F) erfordern oft einen gleichwertigen oder höheren R-Wert. Darüber hinaus müssen Tiefkühlböden diesen hohen R-Wert mit einem aktiven Unterbodenheizsystem kombinieren, um Bodengefrierung und Frostauftrieb zu verhindern.

F: Kann ich unter der Betonplatte EPS- statt XPS-Schaumstoffplatten verwenden?

A: Obwohl EPS von vornherein günstiger ist, empfehlen Experten es im Allgemeinen nicht für die Kühllagerung unter der Platte. EPS nimmt in feuchten Umgebungen mit der Zeit Wasser auf. Dadurch verringert sich der R-Wert drastisch und die thermische Integrität des Bodens wird beeinträchtigt. Umgekehrt verhindert eine geschlossenzellige Struktur das Eindringen von Feuchtigkeit vollständig.

F: Wie repariert man einen Kühlraumboden, der durch Frost gerissen ist?

A: Die Sanierung erweist sich als äußerst störend und teuer. Bauunternehmer setzen in der Regel Richtbohrverfahren ein, um elektrische Heizstäbe direkt unter der bestehenden Bodenplatte einzuführen. Manchmal zirkulieren heißes Wasser oder Dampf durch verstopfte Lüftungsrohre im Unterboden. Bei schwerwiegenden Strukturversagen müssen Sie den gesamten Boden abreißen und neu aufbauen.

F: Wenn ich einen bestehenden Keller in einen Kühlraum umbaue, benötige ich trotzdem eine Bodenisolierung?

A: Ja. Ungedämmter Kellerbeton wirkt als massive Wärmebrücke. Es entzieht dem Boden kontinuierlich Wärme. Diese Wärmebrücken führen zu starker Kondensation und damit zu gefährlicher Schimmelbildung an den Innenflächen. Sie müssen den Kühlraum vollständig mit einer geeigneten starren Isolierung und luftdichten Dampfsperren isolieren.
