Memilih penebat untuk lantai simpanan sejuk mewakili keputusan kejuruteraan struktur yang penting dan bukannya keutamaan terma yang mudah. Pengurus kemudahan perindustrian sering tersilap merawat penebat bawah papak sama seperti penghalang haba dinding asas. Pengawasan sedemikian sering mengundang akibat struktur yang dahsyat.
Oleh kerana lapisan penebat bertindak sebagai sub-struktur kritikal di bawah papak konkrit berat, sebarang kegagalan bahan di sini membawa kepada penyelesaian papak serta-merta. Mendap progresif ini dengan cepat mengoyakkan penghalang wap dan memperkenalkan penyambung haba yang teruk ke dalam persekitaran penyejuk beku.
Panduan komprehensif ini memecahkan daya fizikal yang tepat semasa mereka bentuk lantai penyejuk beku tugas berat. Kami akan meneroka cara anda boleh menilai data beban jangka panjang dengan tepat untuk mengelakkan keletihan bahan selama beberapa dekad. Anda juga akan mengetahui cara untuk menentukan yang betul papan buih xps tanpa terjerumus ke dalam perangkap biasa spesifikasi berlebihan yang mahal.
Pengambilan Utama
Lihat melangkaui metrik standard: Penilaian ubah bentuk standard 10% tidak mencukupi untuk storan sejuk; perolehan hendaklah berdasarkan 'rayapan mampat' (mensimulasikan beban 50 tahun pada had ubah bentuk 2% yang ketat).
Kira daya dwi: Penebat lantai mesti menyokong kedua-dua beban statik yang tidak putus-putus (pallet racking) dan beban titik dinamik yang teruk (forklift brek dan membelok).
Berhati-hati dengan faktor keselamatan yang bertindan: Penyimpangan antara margin keselamatan pengilang (selalunya 2.5x) dan margin jurutera struktur (1.3x–1.7x) kerap menyebabkan belanjawan terlalu kejuruteraan dan melambung yang tidak perlu.
Kelembapan sama dengan risiko struktur: Dalam persekitaran sub-sifar, penyusupan air bukan sahaja merendahkan nilai R; pembekuan/pencairan pengembangan secara fizikal menghancurkan struktur buih inferior.
Masalah Perniagaan: Beban Statik lwn Dinamik dalam Storan Sejuk
Jurutera mereka bentuk lantai simpanan sejuk untuk bertahan dalam persekitaran mekanikal yang kejam. Lapisan penebat terletak sepenuhnya di luar penglihatan, namun ia menyerap setiap auns tekanan yang dikenakan di atas. Kita mesti membahagikan kuasa melampau ini kepada dua kategori yang berbeza.
Tentukan Ancaman Beban Statik
Logistik moden sangat bergantung pada sistem rak palet berketumpatan tinggi. Struktur keluli ini memberikan tekanan ke bawah yang berterusan dan tanpa henti ke atas plat tapak yang sempit. Anda tidak boleh melihat ini sebagai ketegangan sementara. Ia adalah beban seni bina yang kekal. Dari masa ke masa, bahan sub-slab yang tidak mencukupi akan tunduk kepada pengendapan progresif. Apabila lapisan penebat perlahan-lahan memampatkan di bawah tapak rak, ia meninggalkan kekosongan mikroskopik di bawah konkrit. Papak konkrit akhirnya retak di bawah beratnya sendiri yang tidak disokong.
Tentukan Ancaman Beban Dinamik
Jentera bergerak memberikan cabaran struktur yang sama sekali berbeza. Trak capai dan forklift elektrik berat menghasilkan tekanan yang teruk dan tidak dapat diramalkan di seluruh permukaan lantai. Apabila forklift bermuatan berat melakukan hentian mengejut, ia menghasilkan beban titik dinamik yang sengit. Pusingan tajam menjana daya sisian yang agresif. Penebat di bawah papak mesti menahan pancang tekanan secara tiba-tiba ini tanpa mengubah bentuk atau kehilangan bentuk selularnya yang tegar secara kekal.
Lata Kegagalan
Apabila jurutera mengabaikan realiti mekanikal ini, mereka mencetuskan tindak balas berantai yang dahsyat. Kami memanggil ini lata kegagalan. Kegagalan struktur dalam lapisan penebat secara langsung membawa kepada urutan kejadian berikut:
Penyelesaian Papak: Buih bawah lantai menghasilkan di bawah tekanan, menyebabkan papak konkrit mencelup atau retak di sepanjang garis tegasan.
Koyakan Penghalang Wap: Apabila konkrit beralih, ia secara fizikal mengoyakkan penghalang wap halus yang dipasang di antara papak dan penebat.
Pemeluwapan Interstisial: Kelembapan dari tanah yang lebih panas mengalir melalui penghalang yang koyak ke zon sub-sifar.
Penimbunan Ais: Kelembapan yang terperangkap membeku dengan cepat, mewujudkan lilitan fros yang menolak konkrit lebih jauh daripada penjajaran.
Kegagalan Pematuhan: Turun naik suhu yang terhasil menyebabkan kerosakan makanan, akhirnya mencetuskan kegagalan pematuhan kesihatan kawal selia yang teruk.
Kekuatan Mampatan lwn. Rayapan Mampat (Metrik 50 Tahun)
Memilih bahan yang boleh dipercayai memerlukan pemahaman dengan tepat bagaimana makmal mengukur kekuatan. Banyak penentu membaca helaian data asas dan menganggap nombor yang tinggi menjamin keselamatan. Andaian ini sering membawa kepada pilihan material yang lemah.
Jelaskan Terminologi
Anda mesti membezakan dengan jelas antara 'tegasan mampatan' dan 'kekuatan mampatan sebenar.' Piawaian industri biasanya mentakrifkan tegasan mampatan sebagai beban yang diperlukan untuk memaksa ubah bentuk 10% dalam buih. Walau bagaimanapun, kekuatan mampatan sebenar berlaku apabila papan secara fizikal patah atau menghasilkan sebelum ia mencapai tanda ubah bentuk 10%. Bergantung pada metrik 10% semata-mata mengelirukan pembeli kerana lantai simpanan sejuk tidak boleh bertolak ansur dengan penurunan 10%. Penurunan 10% dalam lapisan penebat tebal bermakna beberapa inci penyelesaian konkrit.
Memperkenalkan Compressive Creep
Ujian beban segera hampir tidak relevan untuk aplikasi storan sejuk tugas berat. Menguji blok buih dalam penekan hidraulik selama lima minit tidak memberitahu kami apa-apa tentang prestasinya selama lima dekad. Sebaliknya, kami menilai bahan menggunakan rayapan mampatan. Rayapan mampat berfungsi sebagai rangka kerja penilaian standard emas. Ia mengukur bagaimana bahan perlahan-lahan berubah bentuk di bawah beban yang tetap dan tidak berubah dalam tempoh yang panjang.
Realiti Menguji
Menilai rayapan mampat memerlukan kesabaran yang besar dan peralatan khusus. Pengeluar bereputasi tidak meneka metrik ini. Mereka menggunakan pemodelan matematik berdasarkan ujian fizikal jangka panjang.
Pemuatan Garis Dasar: Juruteknik meletakkan sampel buih di bawah beban statik berterusan di dalam ruang iklim terkawal.
Pemerhatian Jangka Panjang: Mereka mengekalkan tekanan tepat ini untuk tempoh yang panjang, biasanya berlarutan 122 hingga 608 hari.
Ekstrapolasi Matematik: Jurutera mengambil data fizikal yang panjang ini dan menggunakan formula logaritma untuk memproyeksikan tingkah laku sehingga 10 atau 50 tahun.
Pensijilan Akhir: Pengilang mengeluarkan penarafan diperakui yang memperincikan dengan tepat berapa banyak beban yang boleh ditanggung oleh papan untuk jangka panjang tanpa gagal.
Peraturan 2%.
Jurutera struktur enggan mereka bentuk lantai simpanan sejuk menggunakan elaun ubah bentuk 10%. Mereka biasanya memerlukan penebat untuk mengekalkan integriti struktur dengan tidak lebih daripada 2% mampatan sepanjang hayatnya. Peraturan 2% memastikan papak konkrit di atas kekal paras sempurna, menghalang kecondongan forklift berbahaya dan melindungi penghalang wap halus di bawah.
EPS lwn. XPS Foam Board: Mitos 'Over-Engineering' dan Realiti Pembekuan/Cairan
Kekangan belanjawan sering memaksa pemilik kemudahan untuk mencari alternatif yang lebih murah. Carian ini selalunya membawa Polistirena Dikembangkan (EPS) ke dalam perbualan sebagai sepatutnya bersamaan dengan Polistirena Tersemperit.
Menangani Hujah Penjimatan Kos
Tuntutan industri biasa mencadangkan buih tersemperit KPa tinggi adalah sangat 'terlalu kejuruteraan.' Penyokong EPS berpendapat bahan kos lebih rendah adalah mencukupi sepenuhnya untuk beban gudang standard. Mereka mendakwa pembeli membazirkan modal pada penarafan mampatan premium yang sebenarnya tidak akan mereka gunakan. Pada hamparan asas, menurunkan taraf kepada EPS standard kelihatan seperti cara mudah untuk mengurangkan belanjawan pembinaan.
Kerentanan Membeku/Mencair
Kita mesti menentang tuntutan penjimatan kos ini menggunakan realiti alam sekitar yang khusus. Proses pembuatan EPS melibatkan pengembangan manik plastik kecil dan menggabungkannya bersama-sama di dalam acuan. Kaedah ini tidak dapat tidak meninggalkan jurang mikro mikroskopik antara manik individu. Lompang kecil ini membenarkan penyerapan lembapan dari semasa ke semasa.
Dalam simpanan sejuk, kelembapan terperangkap ini terbukti membawa maut. Wap lembapan berhijrah ke teras EPS dan mengalami kitaran pembekuan/pencairan yang melampau. Air mengembang kira-kira 9% apabila ia bertukar menjadi ais. Tindakan pembekuan ini secara fizikal mengembang di dalam celah mikro, memecahkan mikro bahan dari dalam. Dalam kitaran berulang, buih rosak, kehilangan kedua-dua rintangan haba dan kapasiti galas bebannya.
Kelebihan Sel Tertutup
Polistirena tersemperit menghalang keseluruhan proses yang merosakkan ini. Proses penyemperitan berterusan an papan buih xps mencipta matriks sel tertutup sepenuhnya yang sangat seragam. Ia tidak mempunyai jurang kecil yang terdapat dalam buih berasaskan manik. Struktur berterusan ini pada asasnya menghalang wap air daripada menembusi teras. Kerana ia menolak penyerapan lembapan sepenuhnya, papan mengekalkan kedua-dua nilai R awal dan kapasiti galas struktur tegarnya selama-lamanya.
Merapatkan Jurang: Faktor Keselamatan dan Mengelakkan Spesifikasi Terlebih
Walaupun menentukan bahan tahan lama tetap penting, membeli kekuatan yang jauh lebih besar daripada yang diperlukan memusnahkan belanjawan projek. Banyak pasukan projek secara tidak sengaja terlalu menentukan lapisan penebat mereka kerana margin keselamatan tersembunyi.
Nyahbina Masalah 'Penyusun Faktor Keselamatan'.
Pengilang dan jurutera mendekati keselamatan dari sudut yang berbeza. Pengeluar buih sering mengisytiharkan data beban jangka panjang dengan faktor keselamatan terbina dalam 2.5 untuk menampung varians bahan. Sementara itu, jurutera struktur yang mereka bentuk lantai akan menggunakan faktor keselamatan mereka sendiri 1.3 hingga 1.7 berdasarkan kod bangunan tempatan. Menyusun jidar ini menghasilkan herotan matematik yang besar.
Jika anda menggabungkan margin 2.5 dengan margin 1.5, jumlah faktor keselamatan meningkat kepada 3.75. Kesan susun atur ini boleh mendorong pembeli untuk mendapatkan papan 1000 KPa apabila papan 500 KPa adalah sesuai dari segi struktur. Mengalih keluar margin berlebihan memerlukan komunikasi langsung antara pasukan reka bentuk dan saintis material.
Jajarkan KPa kepada Permohonan Sebenar
Jurutera mesti memadankan rintangan mampatan terus kepada beban operasi yang dijangkakan. Carta di bawah menyediakan rangka kerja garis dasar untuk menjajarkan kekuatan bahan dengan kes penggunaan industri biasa.
Persekitaran Aplikasi |
Keperluan Mampatan Biasa |
Ciri-ciri Beban Utama |
Lantai Komersial Biasa |
25 KPa – 60 KPa |
Trafik pejalan kaki yang ringan, rak statik minimum, runcit standard atau kegunaan pejabat. |
Penyimpanan & Rak Sejuk Standard |
300 KPa – 500 KPa |
Rak palet statik berterusan, trak capaian standard, beban forklift dinamik harian. |
Zon Tugas Berat Melampau |
700 KPa – 1000+ KPa |
Hangar penerbangan, jentera perindustrian berat, rak peti sejuk berbilang tingkat yang melampau. |
Fahami Kekangan Pembuatan
Menentukan kekuatan melampau membawa realiti rantaian bekalan yang kompleks. Mencapai kekuatan mampatan ultra tinggi, seperti 700+ KPa, kerap memerlukan agen tiupan alternatif semasa proses penyemperitan. Pengilang sering menggunakan CO2 untuk mencipta struktur sel kecil yang sangat padat ini. Walau bagaimanapun, penggunaan CO2 mengehadkan ketebalan maksimum satu papan kerana tekanan gas dalaman yang tinggi menyekat pembukaan die penyemperitan.
Akibatnya, papan yang sangat padat selalunya menonjol pada profil yang lebih nipis. Jika kemudahan memerlukan papak tebal dan tekanan tinggi untuk nilai R yang melampau, kontraktor mesti melakukan pemasangan berbilang lapisan. Menyusun berbilang papan nipis memerlukan sambungan berperingkat dan tenaga kerja tambahan, dengan ketara memberi kesan kepada kos pemasangan keseluruhan.
Realiti Pelaksanaan: Persediaan Permukaan dan Integrasi Sistem
Memperoleh papan buih yang sempurna hanya menyelesaikan separuh teka-teki kejuruteraan. Pelaksanaan medan yang betul menentukan prestasi sistem sepanjang jangka hayatnya.

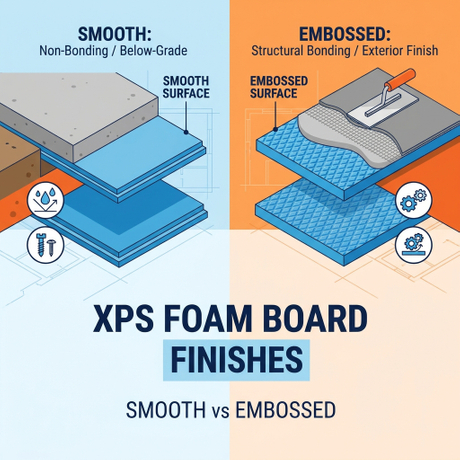

Pemilihan Tekstur Permukaan
Kontraktor mesti memadankan permukaan papan dengan keperluan seni bina khusus. Buih tersemperit tiba dengan pelbagai rawatan permukaan. Permukaan licin berfungsi paling baik untuk penempatan sub-papak utama kerana ia antara muka bersih dengan penghalang wap halus tanpa menyebabkan koyak geseran. Sebaliknya, anda harus menentukan panel beralur jika reka bentuk anda memerlukan saluran sub-saliran tertentu atau lekatan mekanikal yang dipertingkatkan untuk tuangan konkrit.
Risiko Keserasian Bahan Kimia
Pasukan pembinaan kerap merosakkan lapisan penebat premium dengan menggunakan pengedap yang salah. Anda mesti memberi amaran kepada krew pemasangan anda supaya tidak menggunakan pelekat pembinaan berasaskan pelarut yang tidak serasi. Pelarut menyerang rantai polistirena secara agresif. Mereka akan mencairkan papan struktur dengan cepat, mewujudkan lompang besar dalam lapisan penebat sebelum konkrit pun sembuh. Sentiasa nyatakan pelekat berasaskan poliuretana atau pelekat selamat berbuih yang jelas untuk semua pengedap dan ikatan jahitan.
Integrasi Modular
Teknik pembinaan moden semakin memihak kepada fabrikasi luar tapak. XPS mampatan tinggi semakin digunakan sebagai teras tegar di dalam Panel Logam Bertebat (IMP) atau panel sandwic tugas berat. Membungkus buih tegar di antara kepingan keluli membolehkan pembinaan modular lidah dan alur yang lebih pantas dalam kemudahan simpanan sejuk moden. Penyepaduan ini mengurangkan buruh lapangan sambil menjamin integriti struktur jangka panjang yang sangat baik.
Kesimpulan
Menentukan penebat untuk lantai simpanan sejuk secara asasnya memerlukan pengimbangan keabadian terma dengan matematik galas beban jangka panjang yang ketat.
Jangan sekali-kali menerima data ubah bentuk standard 10% untuk reka bentuk sub-papak; menuntut ujian rayapan mampatan 2% khusus untuk memastikan kestabilan struktur kekal.
Hapuskan kos tersembunyi penyusunan faktor keselamatan. Mudahkan perbualan langsung antara jurutera struktur anda dan pengeluar papan buih sebelum memuktamadkan perolehan.
Kenali kelembapan sebagai ancaman mekanikal yang teruk. Bergantung pada struktur tersemperit sel tertutup untuk menghapuskan sepenuhnya risiko pengembangan pembekuan/pencairan di dalam lantai kemudahan anda.
Soalan Lazim
S: Apakah kekuatan mampatan yang baik untuk lantai simpanan sejuk?
J: Penarafan antara 300 kPa dan 500 kPa berfungsi sebagai piawaian tipikal untuk kemudahan storan sejuk yang menggunakan rak palet berketumpatan tinggi. Walau bagaimanapun, angka yang tepat sangat bergantung pada volum trafik forklift dan kejuruteraan beban statik tertentu. Zon beban melampau mungkin memerlukan panel melebihi 700 kPa.
S: Mengapa menggunakan XPS dan bukannya EPS di bawah lantai penyejuk beku?
A: Polistirena tersemperit menawarkan struktur sel tertutup yang berterusan. Ia menghalang kemasukan kelembapan sepenuhnya. Sebaliknya, EPS mengandungi jurang mikro antara manik yang diperluaskan. Dalam persekitaran sub-sifar, air memasuki celah ini, membeku dan secara fizikal menghancurkan buih EPS melalui pengembangan beku/cair.
S: Apakah rayapan mampatan dalam penebat buih?
J: Rayapan mampatan mengukur ubah bentuk yang progresif dan perlahan bagi bahan yang tertakluk kepada beban statik jangka panjang yang berterusan. Daripada menguji had patah segera, ia mensimulasikan tekanan berterusan selama beberapa dekad. Jurutera struktur biasanya menghadkan rayapan mampatan yang boleh diterima pada hanya 2% untuk reka bentuk lantai simpanan sejuk.
