XPS و EPS لأنظمة التدفئة الأرضية

إن تركيب نظام تدفئة مشع متطور للغاية أمر مفيد. ومع ذلك، فإن ما يكمن تحتها يملي نجاحها الحقيقي. نظام التدفئة تحت الأرضية (UFH) لا يقل كفاءة عن العزل الموجود تحته. بدون انقطاع حراري مناسب، يتسرب ما يصل إلى 30% من الحرارة المشعة بشكل مستمر إلى الركيزة. يؤدي فقدان الحرارة الهائل هذا إلى ارتفاع تكاليف الطاقة وإطالة أوقات الإحماء اليومية بشكل كبير.

بالنسبة لتطبيقات البلاطات الخرسانية وذراع التسوية، يواجه عمال البناء خيارًا واضحًا. يعود القرار بشكل حصري تقريبًا إلى خيارين من البوليسترين الصلب. وهي عبارة عن البوليسترين المبثوق (XPS) والبوليسترين الموسع (EPS).

يتجاوز هذا الدليل التسويق على مستوى السطح لإجراء مقارنة موضوعية بين XPS وEPS جنبًا إلى جنب. نقوم بتقييمها على أساس الأداء الحراري، وحقائق الأحمال الضاغطة، والتعامل مع الرطوبة في الموقع. سوف تتعلم في النهاية كيفية تعظيم العائد الإجمالي على الاستثمار لمشاريع UFH الخاصة بك.

الوجبات السريعة الرئيسية

• الكفاءة الحرارية مقابل السُمك: يوفر XPS موصلية حرارية أقل (~0.028 واط/م كلفن)، مما يجعله الخيار الأمثل لعمليات التعديل التحديثي مع قيود صارمة على ارتفاع الأرضية.

• فارق بسيط في قوة الضغط: في حين أن لوح الرغوة XPS يتميز بقوة ضغط فائقة (150-700 كيلو باسكال)، فإن EPS عالي الكثافة غالبًا ما يكون كافيًا من الناحية الهيكلية لحركة السير السكنية القياسية، مما يتجنب تكاليف ''الأداء الزائد'' غير الضرورية.

• حقائق التثبيت: تتطلب كلتا المادتين شريطًا مفصلًا دقيقًا أثناء تركيبات UFH الرطبة لمنع تسرب الملاط، مما يسبب سدًا حراريًا شديدًا.

• التكلفة مقابل التطبيق: يوفر EPS بصمة أكثر ملائمة للميزانية ومنخفضة الكربون من الناحية البيئية للإنشاءات القياسية، في حين يوصى بشدة باستخدام XPS للمناطق ذات الأحمال العالية والأقبية والألواح الأقل من الدرجة.

1. التركيب الهيكلي والحقائق المادية

إن فهم اختلافات التصنيع يكشف عن الأداء الأساسي. يجب أن نحدد كيف يقوم المصنعون بإنشاء هذين الحلين المتميزين من البوليسترين. يملي تركيبها الخلوي الداخلي بالضبط كيفية تعاملها مع الحرارة والوزن والماء.

EPS (البوليسترين الموسع)

تقوم المصانع بإنشاء EPS عن طريق توسيع حبات البوليسترين الكروية باستخدام البخار عالي الضغط. تقوم العملية بدمجهم معًا داخل قالب مخصص. وينتج عن هذا بنية خلوية دقيقة تحتوي على فراغات خلالية صغيرة. تحدد هذه الجيوب الهوائية الدقيقة خصائصها الأساسية.

• السمة 1: تظل EPS خفيفة الوزن بشكل استثنائي وقابلة للتخصيص بدرجة كبيرة.

• السمة 2: يمكن للمقاولين قطعها بسهولة إلى مختلف السماكات الفريدة في الموقع.

• الخاصية 3: توفر تكلفة مواد أساسية أقل بكثير مقارنة بالبدائل المبثوقة.

XPS (البوليسترين المبثوق)

على العكس من ذلك، يعتمد XPS على عملية البثق المستمرة. يقوم المصنعون بإذابة بلورات البوليسترين جنبًا إلى جنب مع عوامل نفخ محددة. يقومون بدفع هذا الخليط الساخن من خلال قالب ساخن متخصص. وهذا يشكل بنية قرص العسل المغلقة بنسبة 100٪ ومعبأة بإحكام.

• السمة 1: توفر XPS كثافة موحدة للغاية عبر كل بوصة مربعة.

• الخاصية 2: لا تحتوي على أي فراغات خلالية، مما يحجب مسارات الهواء والرطوبة بالكامل.

• السمة 3: يوفر هذا التكوين الكثيف صلابة هيكلية فائقة تحت الضغط.

2. الأداء الحراري وقيود ارتفاع الأرضية

تؤثر كثافة العزل بشكل مباشر على قيمة U الحرجة لمجموعة الأرضية الخاصة بك. نقوم بتقييم المواد بناءً على موصليتها الحرارية، والمعروفة باسم قيمة لامدا. تشير قيمة لامدا المنخفضة إلى مقاومة أفضل لتدفق الحرارة. يحدد هذا التصنيف مدى فعالية المادة في حبس الحرارة المشعة داخل مساحة المعيشة الخاصة بك.

مقاييس الموصلية

يحقق XPS عادةً موصلية حرارية تتراوح من 0.028 إلى 0.030 واط/م ك تقريبًا. هذا التصنيف الاستثنائي يدفع الحرارة المشعة إلى الأعلى مباشرة إلى الغرفة. يتراوح EPS بين 0.033 و0.041 واط/م ك. يعتمد مقياس EPS الدقيق بشكل كبير على كثافة المواد المحددة المختارة للمشروع.

التسوية سمك

هذا الاختلاف في الموصلية يخلق حلاً وسطًا لا مفر منه للسمك. لتحقيق مقاومة حرارية مستهدفة متطابقة (قيمة R)، تحتاج إلى المزيد من المواد. يجب أن تكون طبقة EPS أكثر سمكًا بشكل واضح من طبقة XPS.

نوع المادة	متوسط ​​الموصلية الحرارية	الملف الشخصي المطلوب لقيمة R المتساوية	حالة الاستخدام المثالي
ربحية السهم القياسية	0.036 واط/م ك	أكثر سمكا	مباني جديدة ذات تجاويف أرضية عميقة
مقذوف XPS	0.028 واط/م ك	أرق	التعديلات التحديثية مع ارتفاعات السقف المقيدة

عدسة القرار

تحدد شروط المشروع مدى أهمية عقوبة السُمك هذه. في المباني الجديدة واسعة النطاق، يظل عمق الخندق مرنًا للغاية. يقوم المهندسون المعماريون ببساطة بتصميم تجاويف أرضية أعمق لاستيعاب الألواح السميكة. تصبح عقوبة سمك EPS غير ذات صلة على الإطلاق.

ومع ذلك، فإن المشاريع التحديثية تمثل حدودًا مادية صارمة. يؤثر رفع مستوى الأرضية سلبًا على خلوص الأبواب. إنه يجبر المقاولين على تعديل الألواح ورافعات السلالم. في هذه السيناريوهات المقيدة، كل ملليمتر مهم. ملف تعريف أرق عالي الجودة لوحة الرغوة XPS تبرر سعرها المتميز. إنه يحل مشكلات الخلوص الشديدة مع توفير أعلى كفاءة حرارية.

3. قوة الضغط: فضح أسطورة 'المبالغة'.

يجب أن يتحمل عزل التدفئة تحت الأرضية أحمالًا مادية كبيرة. ويواجه وزنًا شديدًا أثناء مرحلة الصب وطوال عمر المبنى بأكمله. يجب أن ننظر عن كثب إلى مقاييس الحمل القياسية لتجنب الإفراط في المواصفات المكلفة.

مقاييس التحميل

درجة المادة	متري الكثافة	قوة الضغط (كيلو باسكال)
ربحية السهم القياسية	18 كجم/م3	110 - 120 كيلو باسكال
EPS عالي الكثافة	النوع الثاني (15-25 رطل لكل بوصة مربعة)	130 - 170 كيلو باسكال
XPS القياسي	يختلف حسب النتوء	150 – 300 كيلو باسكال
XPS للخدمة الشاقة	الصف التجاري	ما يصل إلى 700 كيلو باسكال

يوفر XPS مقاومة أساسية أكبر بكثير، بدءًا من 150 كيلو باسكال. يمكن أن تصل الدرجات المتخصصة إلى 700 كيلو باسكال. إنها تتميز بقوة الرابطة والشد القادرة على التعامل مع الضغط الهائل. إنه يدعم بسهولة ما يقرب من 10 أطنان من القوة لكل متر مربع (0.1 ميجا باسكال).

منظور المقاول (إمكانية المشي)

غالبًا ما تخيف هذه البيانات المقاولين وتدفعهم إلى الإفراط في التحديد. يتمحور خوف المقاول الشائع حول سهولة المشي في الموقع. إنهم يشعرون بالقلق من أن EPS سوف ينضغط أو ينكسر تحت عربات اليد الثقيلة. كما تسبب حركة التمهيد الكثيفة أثناء صب ذراع التسوية الرطب قلقًا شديدًا.

ومع ذلك، فإن تحديد EPS عالي الكثافة يخفف تمامًا من هذه المخاطر. EPS من فئة الأرضيات يتحمل بسهولة إساءة استخدام البناء العادي. إنه يوفر كفاية هيكلية مطلقة لحركة السير السكنية القياسية. غالبًا ما تؤدي الترقية إلى XPS في غرفة المعيشة القياسية إلى زيادة غير ضرورية في الأداء.

عندما يكون XPS إلزاميًا

بيئات معينة تجعل أقصى قوة ضغط إلزامية. تتطلب الأرضيات التجارية التي تواجه حركة مرور كثيفة صلابة شديدة. تتطلب مرائب الآلات الثقيلة التي تدعم المركبات أقصى قدرة على تحمل الحمولة. تحتاج أيضًا أنظمة الجص الرقيق أو ذراع التسوية الرفيعة المتخصصة إلى XPS. في هذه الإعدادات، فإن أي انحراف للركيزة قد يسبب تشققًا كارثيًا في السطح.

4. مقاومة الرطوبة والتوافق مع ذراع التسوية الرطب

يجب علينا أن نميز بعناية بين الاختبارات المعملية القاسية وبيئات البناء الفعلية في الموقع. يؤدي تجاهل الافتراضات الشفافة إلى اتخاذ قرارات شراء خاطئة.

بيانات المختبر مقابل الواقع

تتوج البيانات المخبرية باستمرار XPS باعتباره الفائز النهائي. يظل XPS مقاومًا للماء من الناحية الوظيفية، ويتميز بامتصاص كمية من الماء أقل من 0.3%. يمتص EPS رطوبة أكثر قليلاً في البداية. تُظهر اختبارات الغمر القياسية على مدار 24 ساعة أن نسبة امتصاص الماء EPS تقترب من 2%.

ومع ذلك، فإن علم البناء يكشف عن واقع أكثر دقة. يسمح EPS بطبيعته بعملية تسمى التجفيف الداخلي. فهو يطلق الرطوبة المحتبسة بسرعة بمجرد إزالة المصدر البيئي. طبيعتها شبه النفاذة تمنع الماء من أن يصبح محبوسًا بشكل دائم داخل هيكل الأرضية.

المخاطر المحددة لـ UFH

في إعداد الحرارة الإشعاعية النموذجية، تتم إدارة رطوبة الأرض المباشرة بعناية. يقوم المقاولون بتثبيت حاجز بخار مخصص (DPM) أسفل الطبقة العازلة. يتعامل هذا الغشاء مع الضغط الهيدروستاتيكي. إنه يجعل اختبار الغمر المختبري غير ذي صلة إلى حد كبير بالأرضيات الداخلية المبنية بشكل صحيح.

الخطر الحقيقي — تسرب ذراع التسوية

التهديد الحقيقي والفوري للرطوبة هو صب ذراع التسوية الرطب. يمثل الملاط السائل خطرًا كبيرًا على الكفاءة الحرارية. إذا تسرب الملاط السائل بين ألواح العزل، فإنه يخلق مشاكل دائمة. إنه يتصلب ويشكل جسرًا خرسانيًا باردًا مباشرة إلى الأرضية السفلية. يتجاوز هذا الجسر العزل الخاص بك تمامًا.

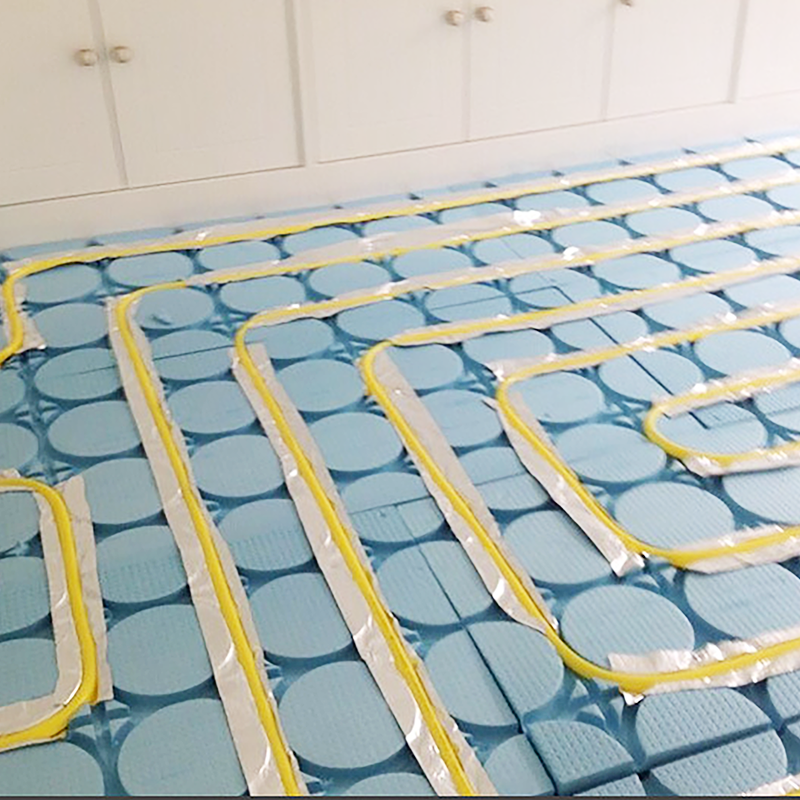

يجب على المقاولين اتباع أفضل ممارسات التثبيت الصارمة. سواء اخترت EPS أو لوح رغوة XPS ، التحضير أمر حيوي.

• قم بربط جميع مفاصل اللوحة بقوة بشريط مقاوم للماء عالي الالتصاق.

• ضع أنابيب التسخين بزاوية 90 درجة على أطوال اللوحة.

• تأكد من أن هذه المحاذاة المتعامدة تمنع الألواح من التحرك أثناء الصب.

5. منطق القائمة المختصرة: اتخاذ القرار النهائي

يعمل إطار القرار المناسب على مواءمة ظروف مشروعك المحددة مع المواد المناسبة. يجب عليك تقييم قيود الموقع قبل شراء الإمدادات. استخدم هذا المنطق لوضع اللمسات الأخيرة على استراتيجية العزل الخاصة بك.

حدد XPS عندما:

1. عزل البلاطة الخرسانية الحاملة للأرض والتي تواجه التعرض للرطوبة العالية، مثل الأقبية العميقة.

2. إعادة تأهيل أرضية موجودة حيث يكون كل ملليمتر من ارتفاع السقف مهمًا.

3. صب مرآب سكني أو أرضية تجارية مخصصة لدعم المركبات أو الأحمال الثقيلة.

حدد EPS متى:

1. التثبيت فوق أرضيات خشبية معلقة حيث تكون الرطوبة الأرضية غائبة تمامًا.

2. العمل على مستويات الطوابق العليا التي تتطلب فصلًا حراريًا أو صوتيًا بحتًا.

3. إدارة مبنى سكني جديد واسع النطاق يعمل بميزانية مواد محددة بشكل صارم.

4. إعطاء الأولوية لخفض البصمة الكربونية بشكل عام وتسهيل إعادة تدوير المواد.

خاتمة

لا يوجد عزل 'أفضل' عالمي للتدفئة تحت الأرضية. لا يوجد سوى المواصفات الصحيحة المصممة لظروف موقعك المحددة. تضمن الترقية العمياء إلى XPS أداءً عاليًا بشكل استثنائي. ومع ذلك، يمكن أن يؤدي ذلك إلى إهدار الميزانية التي يتم إنفاقها على قوة الضغط غير الضرورية. يظل EPS هو العمود الفقري بلا منازع للمباني السكنية القياسية. يجب عليك ببساطة التأكد من تحديد درجة الكثافة العالية الصحيحة.

اتبع هذه الإجراءات الحاسمة في الخطوة التالية قبل الانتهاء من عملية الشراء:

• استشر المهندس الميكانيكي أو مصمم نظام التدفئة في وقت مبكر من العملية.

• اطلب حسابًا محليًا للقيمة U مصممًا خصيصًا لتركيب الأرضية الفرعية لديك.

• تأكد من التوافق مع تشطيب الأرضية النهائية المقصودة، مثل بلاط السيراميك مقابل الخشب الهندسي.

التعليمات

س: هل ما زلت بحاجة إلى حاجز بخار إذا كنت أستخدم لوح الرغوة XPS؟

ج: نعم. على الرغم من أن XPS يتميز بمقاومته العالية للرطوبة، إلا أن قوانين البناء تتطلب عمومًا غشاء مقاوم للرطوبة بشكل مستمر. عادةً ما تكون عبارة عن لوح من البوليثين بسمك 6-10 مل يتم وضعه أسفل الطبقة العازلة. إنه يحمي مجموعة الأرضية بأكملها من الضغط الهيدروستاتيكي والغازات الأرضية التي تحدث بشكل طبيعي.

س: هل سيتم تثبيت أنابيب التدفئة تحت الأرضية بشكل آمن في EPS؟

ج: نعم، بشرط أن تحدد EPS عالي الكثافة ومناسب للأرضيات. التعبئة والتغليف القياسية منخفضة الكثافة EPS لن تحمل بشكل آمن مقاطع أو دبابيس تعقب أنابيب UFH. يجب ألا تستخدم أبدًا مواد التعبئة والتغليف لتطبيقات الأرضيات الهيكلية.

س: هل يمكنني مزج EPS وXPS في نفس المشروع؟

ج: لا ينصح به داخل نفس منطقة الأرضية المستمرة. إنها تتميز بمعدلات تمدد مختلفة، وإنتاجية ضغط، وموصلية حرارية. يمكن أن يؤدي خلطها إلى تسخين غير متساوٍ أو تشقق ذراع التسوية. ومع ذلك، يمكن استخدامها بأمان في غرف منفصلة تمامًا.
